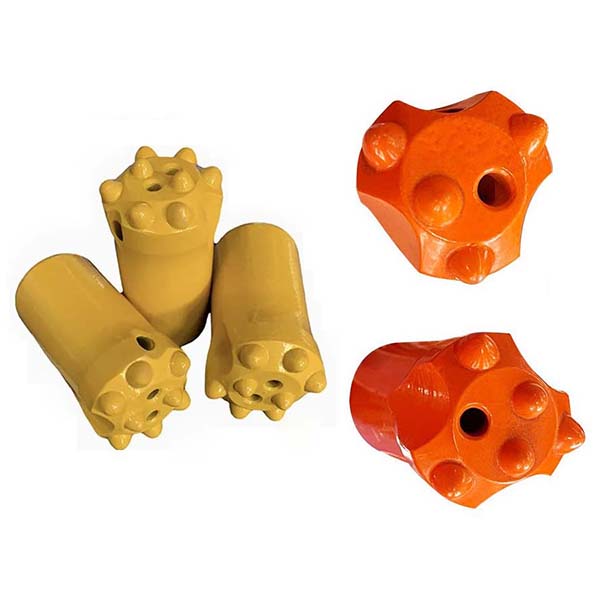

kuželový vrták s knoflíkovým hrotem pro vrtací nástroje s horním úderem

kuželový vrták pro vrtací nástroje s horním úderem

Kónický vrták s knoflíkovými hroty je univerzální vrtací nástroj, který se široce používá v různých aplikacích napříč různými odvětvími. Je speciálně navržen pro efektivní vrtání tvrdých a vysoce abrazivních horninových formací.

Popis
Technické parametry

Popis

Přehled kuželových vrtáků

Tento kuželový vrták se obvykle používá s pneumatickými vrtačkami na kolejnici a je určen pro lehké aplikace.

Technické specifikace kuželového vrtáku

Materiál hlavy:vložené karbidové břitové destičky
Materiál těla vrtáku:vysoce pevná legovaná ocel
Průměr vrtáku:k dispozici 32 mm, 35 mm, 38 mm, 40 mm, 41 mm a 42 mm
Rozměry knoflíků:3×9 mm, 5×9 mm, 6×7 mm atd.
Středové knoflíky:1×8 mm, 1×9 mm, 2×7 mm atd.
Zúžení otvoru:k dispozici 7 stupňů, 11 stupňů a 12 stupňů
Úhel měřicího tlačítka:40 stupňů
Hmotnost:v rozmezí od 0,3 kg do 0,5 kg

Technické parametry

kuželový vrták s knoflíkovým hrotem pro vrtací nástroje s horním úderem
Kónický vrták、Knoflíkový	D		Knoflíky (č. x velikost, mm)		Úhel knoflíku	Kónický	Objednací číslo	Hmotnost kg
Kónický vrták、Knoflíkový	mm	palec	Rozměr	Střed	Úhel knoflíku	Kónický	Objednací číslo	Hmotnost kg
Tlačítko	38	1 1/2	3 x 9	1 x 8	40 stupňů	7 stupňů	B142-3804-2764	0,3
	40	1 9/16	3 x 9	1 x 8			B142-4004-2764	0,4
	42	1 5/8	3 x 9	1 x 9			B142-4204-2764	0,4
Tlačítko	38	1 1/2	3 x 9	2 x 8	40 stupňů	12 stupňů	B142-3805-2264	0,3
	40	1 9/16	3 x 9	2 x 8		7 stupňů	B142-4005-2764	0,4
	42	1 5/8	3 x 9	2 x 9		7 stupňů	B142-4205-2764	0,5
Tlačítko	38	1 1/2	5 x 9	2 x 7	40 stupňů	12 stupňů	B141-3807-2204	0,4
	41	1 9/16	5 x 9	2 x 8		11 stupňů	B141-4107-2104	0,4
	42	1 5/8	5 x 9	2 x 8		12 stupňů	B141-4207-2204	0,4
Tlačítko	32	1 1/4	6 x 7	2 x 7	40 stupňů	12 stupňů	B141-3208-2264	0,3
	35	1 3/8	6 x 8	2 x 7		12 stupňů	B141-3508-2264	0,3
	38	1 1/2	6 x 9	2 x 7		7 stupňů	B141-3808-2764	0,4
	40	1 9/16	6 x 9	2 x 8		7 stupňů	B141-4008-2764	0,4
	41	1 5/8	6 x 9	2 x 8		7 stupňů	B141-4108-2764	0,4
	42	1 21/32	6 x 9	2 x 8		7 stupňů	B141-4208-2764	0,5
