Křížový vrták R35 s knoflíkovou hlavou a spojovací objímkou pro vrtání

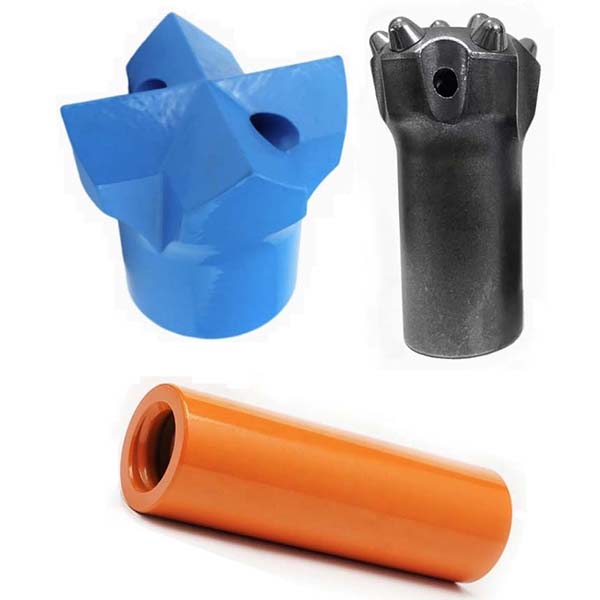

Přehled závitových knoflíkových vrtáků R35, závitových křížových vrtáků R35 a spojovacích pouzder

Tato stránka představuje především závitový knoflíkový vrták R35, závitový křížový vrták R35 a spojovací pouzdro, které se široce používají ve vrtacích nástrojích tunelových vrtných souprav typu jumbo.

Technické informace o závitovém knoflíkovém vrtáku R35

• Připojovací závit: R35
• Materiál hlavy: karbid wolframu
• Materiál těla vrtáku: Vysoce pevná legovaná ocel
• Drážky na strusku: rozmístěné po celé délce vrtáku pro odvod třísek a chlazení
• Konstrukce hlavy: Sférické knoflíky
• Průměr: 48 mm, 51 mm, 54 mm atd.
• Úhel měřicího výstupku: 30 stupňů a 35 stupňů
• Kalibrační knoflíky: 5×11 mm, 5×12 mm, 6×10 mm atd.
• Středové hroty: 2×9 mm, 2×10 mm, 3×9 mm atd.
• Hmotnost: 0,8 kg až 1,2 kg
• Proces výroby hlav: technologie vložek s horkým tavením
• Další výrobní procesy: Tepelné zpracování plným nauhličováním, vysokofrekvenční zpracování a fosfátování

Technické informace o závitovém křížovém vrtáku R35

• Závitové připojení: R35
• Materiál hlavy: Vložené karbidové břitové destičky
• Materiál těla vrtáku: Vysoce pevná legovaná ocel
• Drážky na strusku: rozmístěné po celé délce vrtáku pro odvod odpadu a chladicí kapaliny
• Konstrukce hlavy: Křížový tvar
• VxH: 12×8 mm
• Průměr: 48 mm
• Hmotnost: 1,0 kg

Technické informace o spojovací objímce R38

• Specifikace: Střední doraz
• Typ závitového spojení: T38 a T38
• Délka: 190 mm
• Průměr: 55 mm
• Materiál: Kovaná vysokopevnostní legovaná ocel
• Výrobní proces: Tepelné zpracování s úplným nauhličováním
• Hmotnost: 2,0 kg
