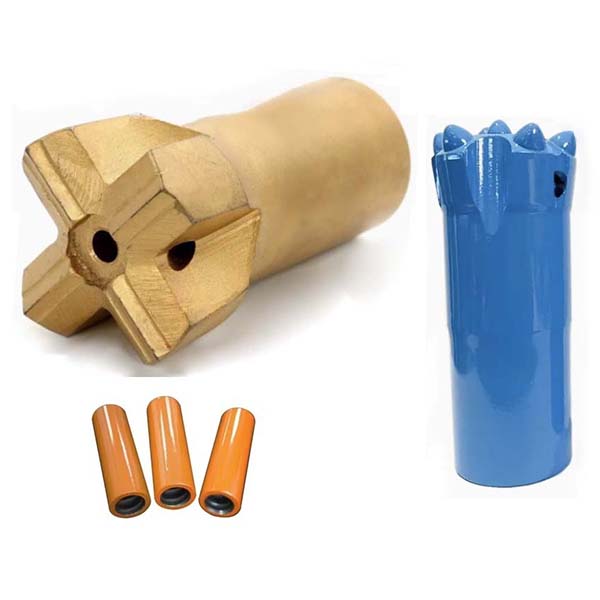

Vrták R28 s křížovým a kulatým hrotem pro ražbu štol a tunelů

Přehled závitových knoflíkových a křížových vrtáků R28

Tato řada závitových knoflíkových a křížových vrtáků R28 je speciálně navržena pro trhací práce při ražbě štol a vrtání kotevních otvorů ve velkých podzemních dolech na kovy.

Závitová spojovací objímka je vyrobena pomocí CNC obrábění.

Technické informace o vrtáku s závitem R28

• Závitové spojení:R28
• Materiál hlavy:karbid wolframu
• Materiál těla vrtáku:Vysoce pevná legovaná ocel
• Proplachovací drážky:Rozloženy po celé délce vrtáku pro odvod třísek a chlazení
• Konstrukce hlavy:Tvar knoflíku
• Průměr:38 mm, 41 mm a 43 mm
• Úhly měřidla:30 stupňů a 35 stupňů
• Tlačítka měřidla:5 x 9 mm a 5 x 10 mm
• Středové knoflíky:2×7 mm a 2×8 mm
• Hmotnost:0,6 kg a 0,7 kg
• Proces výroby hlavic:Technologie horké vložky
• Další výrobní procesy:Tepelné zpracování s plným nauhličováním, vysokofrekvenční zpracování a fosfátování

Technické parametry závitového křížového vrtáku R28

• Závitové spojení:R28
• Materiál hlavy:Zuby z karbidu wolframu
• Materiál těla vrtáku:Vysoce pevná legovaná ocel
• Proplachovací drážky:Rozložené po celé délce vrtáku pro odvod zbytků materiálu a chladicí kapaliny
• Konstrukce hlavy:Křížový tvar
• VxH:12 x 8 mm
• Průměr:38 mm a 42 mm
• Hmotnost:0,5 kg a 0,6 kg

Technické specifikace závitové spojovací objímky

• Typ:Střední doraz
• Závitové připojení:R32 a R38
• Délka:160 mm a 170 mm
• Průměr:45 mm a 55 mm
• Materiál:Kovaná vysokopevnostní legovaná ocel
• Výrobní proces:Tepelné zpracování s úplným nauhličováním
• Hmotnost:1,0 kg a 1,7 kg
