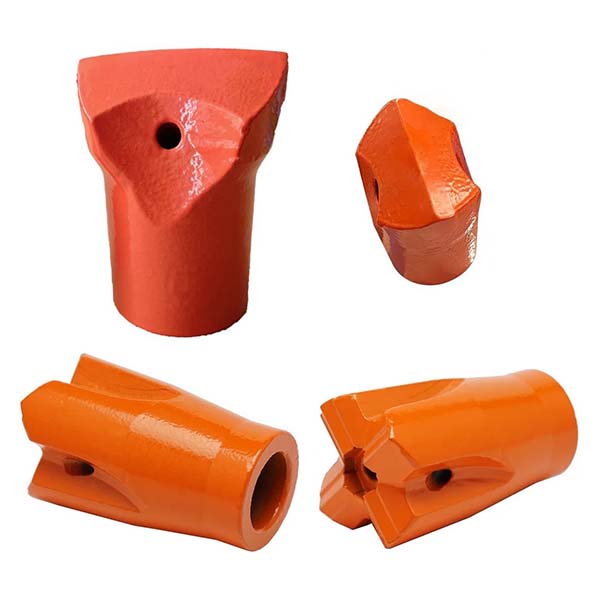

Sekáčový nástavec s úhlem 12 stupňů

12stupňový kuželový sekáč pro lehké vrtací stroje do hornin

Tato řada kuželových vrtáků je vhodná pro kolejnicové pneumatické vrtací stroje a je určena pro lehké vrtací aplikace, jako jsou kotevní otvory v dolech a trhací otvory.

Kontaktujte nás

Popis
Technické parametry

Popis

Konstrukce kuželového vrtáku

Hlava a ocelové tělo kuželového vrtáku jsou kovány jako jeden celek.

Typy vrtáků

Vrták typu sekáč

Vrták typu sekáče umožňuje přesné vrtání do tvrdé horniny, přičemž jeho břity jsou navrženy tak, aby pronikly do horniny a vytvořily otvory požadovaného průměru a hloubky.

Vrták křížového typu

Vrták křížového typu je vhodný pro středně tvrdou až tvrdou horninu.

Technické specifikace

Zúžení:k dispozici jsou 7 stupňů, 11 stupňů a 12 stupňů
Materiál hlavy:vložené destičky z karbidu wolframu
Materiál těla vrtáku:vysoce pevná legovaná ocel
Drážky:uspořádané rovně nebo spirálovitě podél vrtáku pro odvod třísek a cirkulaci vzduchu nebo vody pro chlazení
Provedení hlavy:k dispozici typ sekáčový a křížový
Typ připojení:kuželové
Průměr:k dispozici 38 mm, 40 mm, 42 mm, 45 mm a 50 mm
Hmotnost:v rozmezí od 0,3 kg do 0,5 kg

Technické parametry

12stupňový kuželový sekáč pro nástroje na vrtání do měkké horniny
Kónický vrták、Vložka	D		Vložka H x T	Kónus	Objednací číslo	Hmotnost kg
Kónický vrták、Vložka	mm	palec	Vložka H x T	Kónus	Objednací číslo	Hmotnost kg
Dláto	38	1 1/2	13 x 9 mm	7 stupňů	B118-3813-2710	0,3
			15 x 10 mm		B118-3815-2710	0,3
			17 x 10 mm		B118-3817-2710	0,4
	40	1 9/16	13 x 9 mm	7 stupňů	B118-4013-2710	0,3
			15 x 10 mm		B118-4015-2710	0,4
			17 x 10 mm		B118-4017-2710	0,4
	42	1 5/8	15 x 10 mm	7 stupňů	B118-4215-2710	0,4
Křížová	38	1 1/2	12 x 8 mm	7 stupňů	B128-3812-2710	0,4
	40	1 9/16	12 x 8 mm		B128-4012-2710	0,4
	42	1 5/8	12 x 8 mm		B128-4212-2710	0,4
	45	1 3/4	12 x 8 mm		B128-4512-5710	0,5
	50	1 31/32	12 x 10 mm		B128-5012-5710	0,5
	38	1 1/2	12 x 8 mm	12 stupňů	B128-3812-2210	0,4
	40	1 9/16	12 x 8 mm	12 stupňů	B128-4012-2210	0,5
	38	1 1/2	12 × 8 mm	11 stupňů	B128-3812-2110	0,4
	40	1 9/16	12 x 8 mm	11 stupňů	B128-4012-2110	0,5
