vibrační podavač

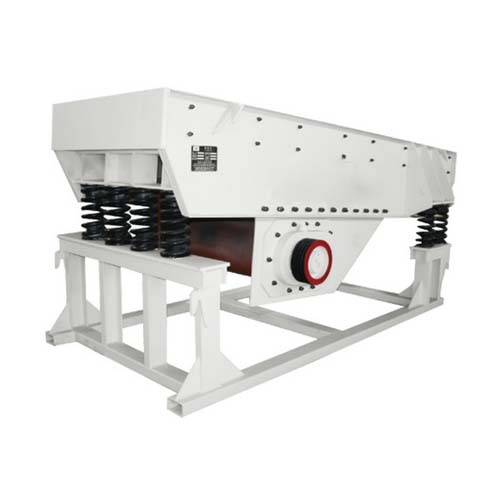

Vibrační podavač pro hrubý drtič pro dodávku sypkého materiálu

Vibrační podavač je druh podávacího zařízení, které rovnoměrně a nepřetržitě dopravuje kusové nebo zrnité materiály ze sila do dalšího zařízení (např. drtiče, třídiče atd.) pomocí vibrací.

Kontaktujte nás
Popis

Přehled vibračních podavačů

Vibrační podavač je určen pro podávání v přední části hrubého drcení a vyznačuje se robustní konstrukcí, která odolává silným nárazům velkých rud nebo hornin. Generování vibrací závisí hlavně na budiči, který obvykle používá excentrický hřídel nebo elektromagnetické budicí zařízení, aby bylo možné dosáhnout řádného a kontrolovaného toku materiálů.

Vlastnosti vibračního podavače

  1. Robustní konstrukce a odolnost proti nárazům: rám je vyroben z vysoce pevné ocelové konstrukce, vhodné pro těžké pracovní podmínky.
  2. Hladký chod: symetrická konstrukce s dvojitým excentrickým hřídelem zajišťuje stabilnější vibrace během provozu.
  3. S funkcí předběžného třídění: konstrukce síta umožňuje předběžné třídění malých částic, což snižuje zatížení následného zařízení.
  4. Rovnoměrné vyprazdňování: materiál se pohybuje po žlabu skokovým způsobem, čímž se zabraňuje ucpávání a hromadění nárazů.
  5. Snadná údržba: díly a komponenty jsou rozumně uspořádány, což usnadňuje kontrolu a výměnu.

Výhody vibračního podavače

  1. Velká podávací kapacita: může stabilně dopravovat velké rudy s velikostí částic až 800 mm nebo méně.
  2. Nízká spotřeba energie: optimalizovaný systém přenosu energie snižuje spotřebu energie při zachování vysoké provozní účinnosti.
  3. Nízká hlučnost, silná ochrana životního prostředí: hluk vibračního procesu je dobře kontrolován, což zlepšuje pracovní prostředí.
  4. Silná přizpůsobivost: nastavitelná amplituda, frekvence a úhel sklonu, aby vyhovovaly různým pracovním podmínkám a vlastnostem materiálu.
  5. Dlouhá životnost: síto vyrobené z vysoce manganové oceli, otěruvzdorné legované oceli a dalších materiálů, které prodlužují životnost opotřebitelných dílů.

Princip fungování vibračního podavače

Vibrační podavač pracuje pomocí motoru, který pohání řemenici, která otáčí sadu synchronně rotujících excentrických hřídelí (nebo používá excentrickou blokovou konstrukci). Excentrické hřídele jsou ozubené, aby udržovaly relativní synchronní otáčení. Otáčení excentrické hmoty generuje periodickou setrvačnou sílu, která vytváří excitační sílu. Tato excitační síla způsobuje, že tělo podavače periodicky vibruje pod pružinovou podporou a materiály jsou házeny nahoru a dolů a pohybují se vpřed podél žlabu „skákavým“ způsobem, čímž se dosahuje nepřetržitého podávání.
Pokud má dno žlabu strukturu síta, může také provádět předběžné třídění materiálu během podávání.

Oblasti použití vibračního podavače

  1. Těžba a lomy: podávání velkých kusů surové rudy do čelisťového drtiče, kuželového drtiče, rázového drtiče atd.
  2. Metalurgický průmysl: podávání a předběžné třídění železné rudy, manganové rudy a dalších surovin.
  3. Uhelný průmysl: rovnoměrné podávání surového uhlí a současné prosévání jemného uhelného kalu.
  4. Stavební průmysl: vhodné pro podávání cementu, vápence a keramických surovin.
  5. Chemické a abrazivní materiály: kvantitativní dopravování granulovaných chemických surovin.
  6. Výrobní linka na písek a štěrk: předběžné třídění, prosévání a podávání písku a štěrku.
