Jednočepelové rotační olejové těsnění typu VC s různými dostupnými materiály

Olejová těsnění typu VC mají konstrukci s jedním břitem, díky čemuž jsou v některých aplikacích ekonomická a účinná. Gumovaný vnější, plně zapouzdřený vnitřní, jeden hlavní břitem, bez pružiny je rotační těsnění. V závislosti na médiu, tlaku a teplotě se používají různé materiály. Mezi běžné materiály patří olejové těsnění typu NBR VC, olejové těsnění typu Viton VC, olejové těsnění typu Silicone Rubber VC atd.

1. Struktura a složení

• Těsnicí ret:vyrobená z elastického materiálu, jako je guma, Viton atd. Těsnicí ret je v přímém kontaktu s rotujícím hřídelem nebo jinými pohyblivými částmi, aby bylo dosaženo těsnicího účinku při práci olejového těsnění. Jednodílná konstrukce znamená, že olejové těsnění má pouze jeden těsnicí ret.
• Kostra:Kostra poskytuje konstrukční podporu olejovému těsnění a zvyšuje jeho mechanickou pevnost a stabilitu. Kostra pomáhá těsnění udržet jeho tvar a zabraňuje deformaci.
• Konstrukce:Konstrukce olejových těsnění typu VC může zahrnovat další prvky, jako jsou prachové kryty nebo speciální tvary těsnicích okrajů, které zlepšují těsnicí vlastnosti. Konkrétní konstrukce se liší podle požadavků dané aplikace.

2. Vlastnosti

• Konstrukce s jedním břitem:Díky konstrukci s jedním břitem je struktura olejového těsnění relativně jednoduchá a vhodná pro aplikace, kde nejsou požadavky na těsnění nijak zvlášť vysoké. Ačkoli konstrukce s jedním břitem není z hlediska těsnicího výkonu tak komplexní jako olejové těsnění s dvojitým břitem, její cena je nižší a údržba je jednoduchá.
• Účinnost těsnění:Konstrukce s jedním okrajem kombinuje správné materiály a výrobní procesy, aby poskytovala dobré utěsnění pro aplikace s nízkým až středním tlakem.
• Ochrana proti prachu:Některé typy těsnění VC zahrnují dodatečnou ochranu proti prachu, která zabraňuje vnikání nečistot a částic do těsnicí oblasti, čímž prodlužuje životnost těsnění.

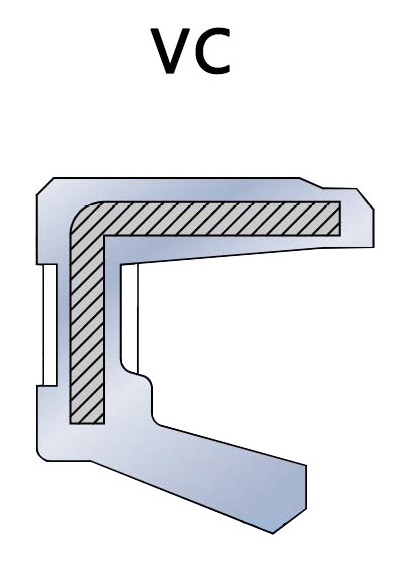

Jednohranné rotační olejové těsnění typu VC
