bezvýkopová horizontální směrová vrtací souprava

bezvýkopová horizontální směrová vrtací souprava ≤15000 kN

Bezvýkopové horizontální směrové vrtací stroje jsou vhodné pro efektivní instalaci podzemních potrubí bez výkopových prací, což zajišťuje bezpečný a ekologický stavební proces. S tažnou/tlačnou silou ≤15000KN poskytují stabilní a spolehlivý výkon a jsou široce používány v oblasti městské výstavby a komunálního inženýrství.

Kontaktujte nás
Popis

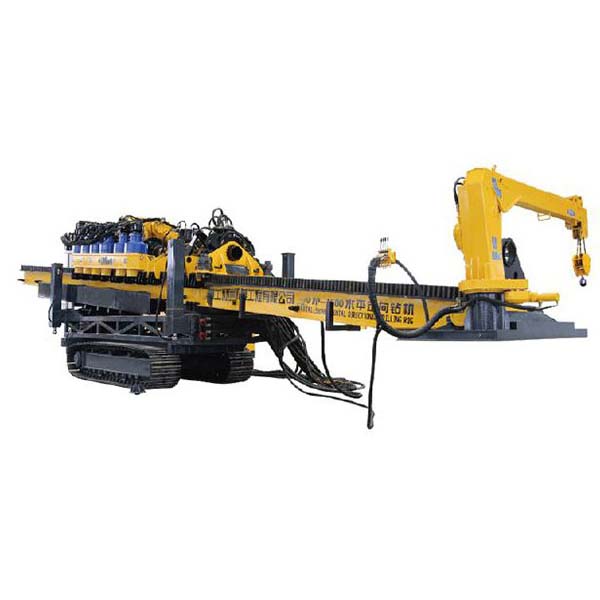

Bezvýkopová horizontální směrová vrtací souprava

Vrtná souprava má dělenou konstrukci. Hlavní pohonná jednotka, hlavní část a řídicí kabina jsou zcela oddělené. Podle požadavků uživatele může být pohonná jednotka vrtné soupravy vybavena pásovým podvozkem. Hlavní část může využívat buď samohybnou konstrukci na pásovém podvozku, nebo konstrukci s vlastním nakládáním/vykládáním na plošině. Typ na pásovém podvozku je vybaven motorem o výkonu 100–145 kW, zatímco typ s vlastním nakládáním/vykládáním na plošině má motor o výkonu 45 kW. Součástí zařízení je jeřáb, který usnadňuje přepravu vrtných trubek a výstružníků během výstavby.

Bezvýkopová horizontální směrová vrtací souprava Hydraulický pohon

  • Všechny hlavní hydraulické komponenty pocházejí od předních domácích a mezinárodních značek. Vrtná souprava se vyznačuje vysokým výkonem a je vybavena čtyřmi motory Volvo. Všechny čtyři motory mohou pracovat současně nebo v paralelních párech. Pokud jeden dieselový motor selže, ostatní mohou pokračovat v provozu, což výrazně zvyšuje bezpečnost stavby.
  • Rotační tah využívá uzavřený systém, zatímco pomocný okruh využívá otevřený systém citlivý na zatížení.
  • Skupina hydraulických ventilů soupravy podporuje jak elektrický, tak ruční provoz. V případě výpadku elektrického proudu může ruční provoz pokračovat jako obvykle.
  • Digitální systém nastavení točivého momentu umožňuje obsluze nastavit točivý moment a zpětnou sílu podle parametrů projektu a vrtné trubky, s intuitivním zobrazením.
  • Teplota hydraulického systému je automaticky regulována a chladicí výkon lze nastavit podle okolní teploty.
  • Hydraulický systém pro stožár a pásový podvozek je odnímatelný, což usnadňuje přepravu.

Zařízení pro uvolnění svorky

  • Používá uzavřenou konstrukci se třemi čelistmi, která je vhodnější pro spolehlivé uvolnění vrtné trubky.
  • Svěrací síla je nastavitelná, což umožňuje obsluze nastavit sílu podle specifikací vrtné trubky a potřeb projektu, čímž se prodlužuje životnost jak vrtných trubek, tak čelistí.
  • Zařízení pro uvolnění svorky je kompaktní; i u velmi krátkých spojů vrtných trubek dokáže spolehlivě upnout a uvolnit.
  • Zařízení pro uvolnění svorky se pohybuje po celé délce zdvihu, což zajišťuje, že spoje vrtné trubky lze odstranit v jakékoli poloze.

Hnací hlava

  • Změna posuvu posuvné tyče z kluzného tření na valivé tření, což snižuje ztráty energie.
  • Hlavní hřídel využívá plovoucí konstrukci, která zabraňuje opotřebení při uvolňování vrtné trubky.
  • Konstrukce vřetena zabraňuje koncentraci napětí.
Technické parametry
bezvýkopová horizontální směrová vrtací souprava ≤15000 kN
ModelBL-1500
Výkon motoruŠvédský Volvo 4x450 kW
Maximální tahová/tažná síla15000KN
Maximální tahová/tažná rychlost36 m/min (1. rychlostní stupeň), 18 m/min (2. rychlostní stupeň), 17 m/min (3. rychlostní stupeň), 8,5 m/min (4. rychlostní stupeň)
Maximální rotační moment210000 N·m (rychlost I), 105000 N·m (rychlost II)
Rychlost vřetena0–50 ot./min, 0–100 ot./min
Úhel vstupu stožáru8–16 stupňů
Maximální dotahovací moment210000 N·m
Maximální uvolňovací moment420 000 N·m
Odpovídající jeřáb6,3 tuny
Maximální průtok bahenního čerpadla4000 l/min (volitelně)
Maximální tlak bahenního čerpadla20 MPa
Specifikace vrtné trubkyDo 10,5 m
