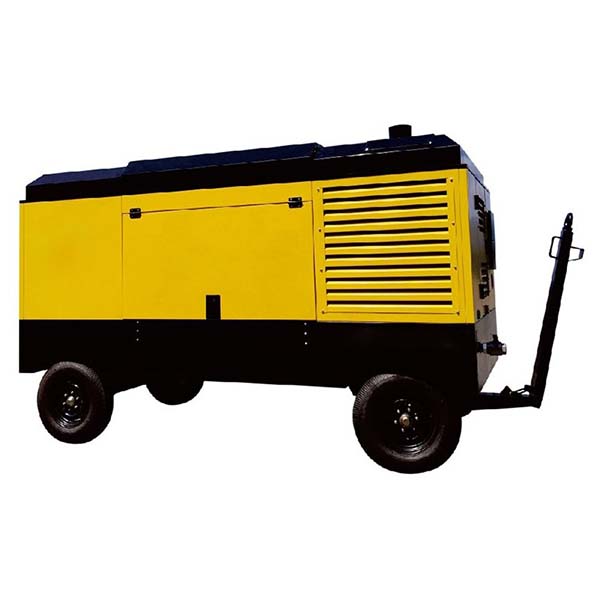

tažný dieselový rotační šroubový vzduchový kompresor

tažný dieselový rotační šroubový vzduchový kompresor s TIER 2

Přepravitelný dieselový rotační šroubový vzduchový kompresor je druh účinného, spolehlivého a přizpůsobivého mobilního zařízení na stlačený vzduch, které se široce používá v různých průmyslových odvětvích, jako je těžba, výstavba infrastruktury a výstavba silnic.

Kontaktujte nás
Popis

Přepravitelný dieselový rotační šroubový vzduchový kompresor vyniká svými malými rozměry, snadnou obsluhou a nízkými náklady na údržbu. Je navržen pro stabilní provoz v náročných podmínkách, jako jsou vysoké teploty, extrémní chlad, vysoká nadmořská výška a silné zaprášení, a je tak vynikající volbou pro zajištění spolehlivého zdroje vzduchu na staveništích a v náročných terénních podmínkách.

Vlastnosti přívěsného dieselového rotačního šroubového vzduchového kompresoru

  1. Vysoká účinnost a úspora energie:Je vybaven pokročilým dvoustupňovým kompresním šroubovým rámem, který dosahuje vysokého kompresního poměru a vynikající energetické účinnosti. Nízký měrný výkon snižuje spotřebu energie, což činí provoz ekonomičtějším.
  2. Přizpůsobivý:Funguje efektivně v prostředí s vysokými teplotami, chladným počasím, prachem a ve vysokých nadmořských výškách – zajišťuje stabilní výkon v náročných podmínkách.
  3. Inteligentní řídicí systém:Je vybaven integrovaným pokročilým řídicím systémem pro ochranu, zobrazení, spuštění a vypnutí. Globální GPS a GRPS dálkové monitorování umožňují kontrolu stavu v reálném čase a automatické úpravy otáček motoru/plynu na základě požadavků na vzduch, což snižuje spotřebu paliva a zvyšuje účinnost.
  4. Možnosti napájecího systému:Vyberte si mezi motory Dongfeng Cummins nebo importovanými motory Volvo – oba nabízejí pokročilý design, spolehlivost a odolnost pro těžký provoz. Cummins vyniká v náročných podmínkách, zatímco Volvo je známé nízkou spotřebou paliva a vynikajícím startováním při nízkých teplotách.
  5. Emisní normy:Splňuje emisní požadavky U.S. TIER 2, snižuje škodlivé emise a podporuje globální dodržování environmentálních předpisů při zachování vysoké účinnosti.
  6. Odolný filtrační systém:Americký systém filtrace vzduchu Frigidaire s velkou kapacitou pro zachycování prachu, dlouhými cykly výměny a vysokou přesností filtrace chrání motor i šroubový hostitel a prodlužuje tak životnost.
  7. Palivový systém:Velkokapacitní palivová nádrž snižuje frekvenci doplňování paliva, zatímco třístupňový palivový filtr účinně chrání trysky a čerpadla. Jednoduchá konstrukce usnadňuje a zjednodušuje údržbu.
  8. Flexibilní pohyb:Kompaktní konstrukce s přiměřenou hmotností umožňuje snadnou přepravu a rychlé nasazení i na složitých staveništích.

Princip tažného dieselového rotačního šroubového vzduchového kompresoru

Šroubový kompresor poháněný dieselovým motorem využívá dvoustupňové stlačování k účinnému stlačování vzduchu. Vzduch vstupuje do kompresní komory a je nejprve stlačen primárním šroubem, poté dále stlačen sekundárním šroubem a nakonec vypuštěn jako vysokotlaký stlačený vzduch. Velký rotor hlavního rámu a konstrukce s nízkou rychlostí otáčení zajišťují větší stabilitu a nižší spotřebu energie. Inteligentní řídicí systém automaticky upravuje otáčky motoru a škrticí klapku podle potřeby, čímž maximalizuje celkovou účinnost.

Oblasti použití

  • Těžba v dolech:Dodává stabilní stlačený vzduch pro těžbu a rozsáhlé vrtné/střelecké operace.
  • Výstavba vodních elektráren:Poskytuje spolehlivý vzduch pro instalaci, uvedení do provozu a výstavbu zařízení v rámci vodních elektráren.
  • Výstavba infrastruktury:Poskytuje spolehlivou podporu vzduchem pro dálnice, železnice, mosty a další velké infrastrukturní projekty.
  • Ponorné vrtání bez výkopů:Dodává výkonný vzduch pro bezvýkopové a ponorné vrtné operace.
  • Tunelování a těžba:Zajišťuje dodávku vysokotlakého vzduchu pro podzemní nástroje a zařízení v těžebním a tunelářském prostředí.
Technické parametry1
tažný dieselový rotační šroubový vzduchový kompresor s TIER 2
Model B1688D-21T B1525D-35T B1200D-10T B900D-21T B750D-13T B680D-20T B810D-10T
Fáze dvě jedno dva jedno
Vzduchová kapacita 1680 CFM 1525 CFM 1200 CFM 900 CFM 750 CFM 680 CFM 810 CFM
Kapacita vzduchu 47,8 m3/min 43,2 m3/min 34 m3/min 25,5 m3/min 21,2 m3/min 19,3 m3/min 22,9 m3/min
Pracovní tlak 21 bar 25 bar 10 bar 21 bar 13 bar 20 bar 10 bar
Šroubový olej 145 l, 38,3 gal 90 l, 23,8 gal 70 l, 18,5 gal 80 l, 21 gal
Vznětový motor Cummins
Model motoru KTA19-C755 KTA19-C755 6LTAA8.9-C360 6CTAA8.3-C260II
Výkon 755 HP, 563 kW 360 HP, 264 kW 260 HP, 194 kW
Jmenovitý, volnoběžný výkon 1900 ot./min, 1350 ot./min 1900 ot./min, 1350 ot./min 1850 ot./min, 1500 ot./min 1850 ot./min, 1500 ot./min 2000 ot./min, 1500 ot./min 1800 ot./min, 1500 ot./min 1800 ot./min, 1500 ot./min
Emise EU fáze II, Tier 2
Napětí baterie 24 V
Palivová nádrž 1000 l, 264 gal 600 l, 158,5 gal
Konektor 3/4"x1, 2"x1
Hmotnost 9400 kg 4500 kg 4400 kg 4000 kg 4300 kg 4300 kg
Rozměry (D x Š x V) Montáž na podvozku 4800 x 2200 x 2650 mm 3650 x 2030 x 1860 mm 3900 x 1860 x 2000 mm 3900 x 1860 x 2000 mm
Rozměry (DxŠxV) 5370 x 2200 x 2850 mm 4040 x 2030 x 2250 mm 4370 x 1860 x 2450 mm
Hlučnost 85 dB
Pracovní teplota -10 °C až +55 °C (jiné teploty lze přizpůsobit)
Technické parametry2
tažný dieselový rotační šroubový vzduchový kompresor s TIER 2
Model B605D-17T B550D-16T B493D-14T B375D-10T B250D-10T B230D-7T
Fáze dvě jednoduchý
Vzduchová kapacita 605 CFM 550 CFM 493 CFM 375 CFM 250 CFM 230 CFM
Kapacita vzduchu 17,1 m3/min 15,6 m3/min 14,0 m3/min 10,6 m3/min 7 m3/min 6,5 m3/min
Pracovní tlak 17 bar 16 bar 14 bar 10 bar 10 bar 7 bar
Šroubový olej 60 l, 15,9 gal 50 l, 13,2 gal 20 l, 5,3 gal
Dieselový motor Cummins kubota
Model motoru 6BTA5.9-C205 6BTA5.9-C180-II 4BTA3.9-C125 4BTA3.9-C80-II V2403-M-DI-TE2B
Výkon 205 HP, 153 kW 180 HP, 132 kW 125 HP, 93 kW 80 HP, 60 kW 62,5 HP, 46 kW
Jmenovitý výkon, volnoběžné otáčky 2000 ot./min, 1500 ot./min 2200 ot./min, 1500 ot./min 2050 ot./min, 1500 ot./min 2000 ot./min, 1500 ot./min 2000 ot./min, 1500 ot./min 2700 ot./min, 1800 ot./min
Emise EU fáze II, Tier 2
Napětí baterie 24 12 V
Palivová nádrž 250 l, 66,0 gal 200 l, 52,8 gal 140 l, 40,0 gal 95 l, 23,8 gal
Konektor 3/4"x2
Hmotnost 3000 kg 2500 kg 1800 kg 1600 kg 1250 kg
Rozměry (DxŠxV) Montáž na podvozku 2700 x 1550 x 1700 mm 3100 x 1500 x 1600 mm 2200 x 1400 x 1900 mm 2060 x 1200 x 1200 mm
Rozměry (DxŠxV) 3950 x 2050 x 2250 mm 4320 x 2100 x 2040 mm 3250 x 1950 x 2200 mm 3400 x 1650 x 2200 mm
Hlučnost 72 dB 68 dB
Pracovní teplota -10 °C až +55 °C (jiné teploty lze přizpůsobit)
