Olej pro těsnicí kroužky typu TC

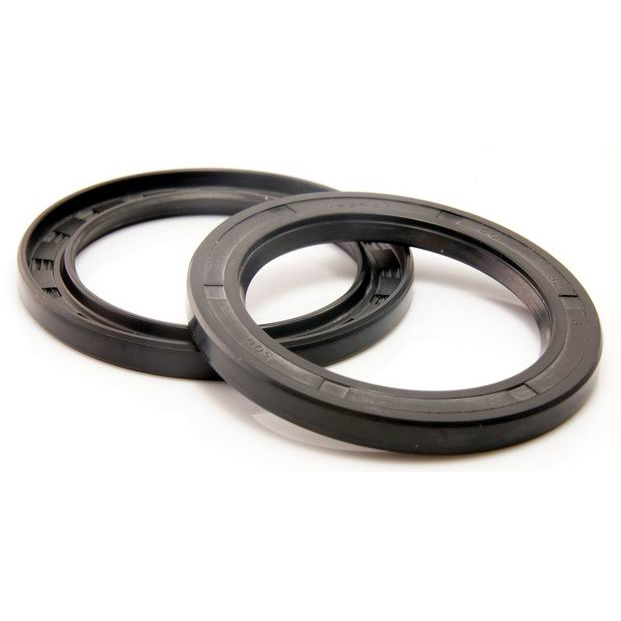

Olejové těsnění typu TC s dvojitou manžetou pro motory a vysoké teploty

Olejové těsnění typu TC je běžně používaný těsnicí prvek, který se široce používá v různých mechanických zařízeních, aby se zabránilo vniknutí nebo úniku maziva, kapaliny nebo prachu ze zařízení. Obvykle se používá pro utěsnění mezi rotujícím hřídelem a stacionárním pouzdrem. Následuje podrobný popis olejového těsnění typu TC:

Kontaktujte nás
Popis

Olejové těsnění typu TC, obvodová guma, vnitřní kompletní balení, dvojité olejové těsnění s pružinou uvnitř, také známé jako těsnicí kroužek. Jedná se o jeden z běžných standardních modelů olejového těsnění, také známý jako těsnicí kroužek, standardní olejové těsnění. Patří k rotačním olejovým těsněním, která se používají k utěsnění v oleji a prašném prostředí, odolávají tlaku do 0,03 MPa (0,3 kgf/m2) a je široce používáno. Podle různých použití médií, tlaku a teploty zvolte jiný materiál. Mezi běžné materiály patří: butylová gumová skeletová olejová těsnění, fluorová gumová skeletová olejová těsnění, silikonová skeletová olejová těsnění a tak dále.

  1. Vlastnosti:

    • Vysoká těsnicí schopnost: Olejová těsnění typu TC jsou navržena tak, aby poskytovala vynikající těsnicí schopnost a zabraňovala úniku oleje nebo jiných kapalin.
    • Vysoká odolnost proti oděru: kontaktní povrch kostrového olejového těsnění je obvykle vyroben z materiálu odolného proti oděru, který má dobrou odolnost proti oděru.
    • Vysoká teplotní odolnost: schopnost normálního fungování za vyšších teplot, vhodná pro prostředí s vysokými teplotami.
    • Dobrá odolnost proti prachu: účinně zabraňuje vniknutí vnějšího prachu a částic do vnitřku zařízení.
    • Chemická odolnost: v závislosti na různých materiálech mohou některé olejová těsnění typu TC odolávat také erozi specifických chemikálií.
  2. Struktura skeletového olejového těsnění typu TC zahrnuje hlavně následující části:

    • Kostra: Slouží k zajištění nosné síly a schopnosti udržet tvar olejového těsnění.
    • Těsnicí břity: přicházejí do styku s povrchem hřídele a zajišťují těsnicí účinek, obvykle jsou vyrobeny z elastického materiálu, jako je Viton nebo neopren. Konstrukce těsnicích břity zajišťuje dobrý těsnicí účinek.
    • Prachová hrana: Některá olejová těsnění typu TC jsou vybavena přídavnou prachovou hranou, která dále zabraňuje vnikání prachu a částic do těsnicí oblasti.
    • Pružina: Na vnitřní straně těsnicího okraje je obvykle umístěna malá pružina, která udržuje kontaktní tlak mezi těsnicím okrajem a hřídelí, čímž zajišťuje těsnicí účinek.
  3. Princip fungování skeletového olejového těsnění typu TC je založen na následujících bodech:

    • Tlak těsnicího okraje: Těsnicí okraj tvoří těsnicí plochu na povrchu rotující hřídele a zabraňuje úniku kapaliny nebo plynu třením. Funkcí pružiny je udržovat kontaktní tlak mezi těsnicím okrajem a hřídelí, aby byl zajištěn těsnicí účinek.
    • Kostrová podpora: Kostra poskytuje strukturální podporu, která umožňuje těsnicí liště zůstat ve správné poloze a udržovat tvarovou stabilitu.
    • Funkce ochrany proti prachu: Těsnicí okraj pak zabraňuje vniknutí vnějších částic do těsnicí oblasti, čímž prodlužuje životnost olejového těsnění.

Vlastnosti materiálu a použití

Olejová těsnění typu kostry – TC Olejová těsnění z butylové pryže:Vyznačují se výjimečně dobrou odolností vůči benzínu a alifatickým uhlovodíkovým olejům, která je druhá pouze po polysulfidovém kaučuku, akrylátu a fluoroelastomeru a je lepší než u jiných univerzálních kaučuků. Tepelná odolnost je dobrá, vzduchotěsnost, odolnost proti oděru a odolnost proti vodě jsou lepší a spojovací síla je silná. Nevýhodou je špatná odolnost proti chladu a ozonu, nízká pevnost a elasticita, špatná odolnost proti kyselinám, špatná elektrická izolace a špatná odolnost proti polárním rozpouštědlům. Teplotní rozsah: přibližně -25 °C až +100 °C. Používá se hlavně při výrobě různých produktů odolných proti oleji, jako jsou hadice, těsnicí produkty atd.

Olejové těsnění typu skelet – olejové těsnění z fluoroelastomeru TC:Vysokoteplotní olejové těsnění, které se vyznačuje vysokou teplotní odolností; fluoroelastomerové olejové těsnění s odolností proti kyselinám a zásadám, odolností proti oleji, oleji odolná guma může být také odolná vůči vysokým teplotám v olejovém těsnění; elektrická izolace, mechanické vlastnosti, chemická odolnost, odolnost proti ozonu, odolnost proti stárnutí v atmosféře jsou vynikající. Rozsah teplot použití: -25 °C až +250 °C. Nevýhodami jsou špatná zpracovatelnost, špatná odolnost proti chladu, vysoká cena, nízká elasticita a propustnost. Používá se hlavně v obranném průmyslu k výrobě letadel, raket na vakuově odolné, vysokoteplotně odolné, chemicky odolné těsnicí materiály, hadice nebo jiné díly a v automobilovém průmyslu.

Olejové těsnění typu skelet – silikonové olejové těsnění TC:Odolnost vůči vysokým i nízkým teplotám, vynikající elektrická izolace, vysoká stabilita vůči tepelné oxidaci a ozonu, ale také odolnost vůči olejům, rozpouštědlům, chemikáliím atd., což umožňuje použití silikonového kaučuku v různých olejových médiích, kyselých médiích a médiích s chemickými rozpouštědly. Nevýhody jsou: nižší mechanická pevnost, odolnost vůči olejům, odolnost vůči rozpouštědlům a špatná odolnost vůči kyselinám a zásadám, obtížnější vulkanizace, vyšší ceny. Rozsah teplot použití: -55 °C až +225 °C. Díky svým speciálním vlastnostem se silikonové gumové olejové těsnění široce používá v letectví, přístrojové technice, elektronických a elektrických zařízeních, navigaci, metalurgii, strojírenství, automobilovém průmyslu, zdravotnictví a dalších oblastech.

Technické parametry
Č. Číslo položky rozměr (mm)
ID*OD*H		 Č. Číslo položky rozměr (mm)
ID*OD*H		 Č. Číslo položky rozměr (mm)
ID*OD*H		 Č. Číslo položky rozměr (mm)
ID*OD*H
1 686297 0,625*1,125*0,245 225 680076 28*45*8 447 680685 45*85*10 669 686167 80*115*12
2 680644 1,125*1,615*0,275 226 680107 28*40*7 448 686174 45*80*12 670 686314 80*100*10
3 680639 1,19*1,759*0,25 227 680074 28*48*8 449 686139 45*90*10 671 686425 80*95*8
4 680323 3,74*4,375*0,472 228 680049 28*52*7 450 686154 45*70*12 672 686526 80*125*10
5 686120 5*15*5 229 681156 28*40*7 451 686275 45*62*7 673 686681 80*115*10
6 686386 5*15*6 230 680195 28*52*10 452 686291 45*62*10 674 686714 80*110*12
7 680637 6*16*7 231 680013 28*47*10 453 686376 45*65*7 675 686736 80*120*12
8 686429 6*16*5 232 686405 28*50*8 454 686552 45*70*8 676 686739 80*125*12
9 686121 7*18*7 233 686628 28*45*7 455 686553 45*75*12 677 686792 80*100*8
10 680382 8*16*7 234 686650 28*47*7 456 686542 45*60*12 678 686833 80*140*13
11 680178 8*16*5/5,5 235 686674 28*35*5 457 686565 45*58*8 679 686816 80*105*13
12 680238 8*22*7 236 686752 28*40*8 458 686589 45*68*10 680 686834 80*105*10
13 680652 8*18*5 237 686754 28*40*9 459 686590 45*68*8 681 686853 80*110*13
14 680653 8*22*6 238 688091 28*38*8 460 686591 45*75*10 682 688026 80*110*8
15 686170 8*20*5 239 680111 30*50*7 461 686592 45*80*8 683 688032 80*90*8
16 686509 8*15*5 240 680079 30*42*8 462 686593 45*85*8 684 681780 85*105*10
17 680633 10*19*4 241 680077 30*62*7 463 686611 45*55*8 685 680445 85*115*12
18 680638 10*22*7 242 680409 30*50*10 464 686708 45*60*7 686 680002 85*105*12
19 686241 10*18*5 243 681805 30*42*8 465 686770 45*75*8 687 680042 85*120*12
20 686253 10*20*7 244 680634 30*38*5 466 686776 45*85*12 688 680344 85*105*8
21 680506 10*22*8 245 680635 30*42*6 467 686800 45*100*10 689 680245 85*110*12
22 681161 10*18*6 246 688231 30*40*7 468 686943 45*68*9 690 686346 85*110*8
23 680688 10*16*4 247 680799 30*55*7 469 680664 47*65*8 691 686517 85*110*13
24 680679 10*18*4 248 680365 30*47*7 470 682255 48*65*9 692 686519 85*110*10
25 686247 10*30*12 249 680551 30*55*10 471 680015 48*62*9 693 686740 85*150*12
26 686256 10*30*7 250 681825 30*44*7 472 686484 48 × 72 × 8 694 686790 85*100*12
27 686272 10*25*7 251 680153 30*48*7 473 686594 48*70*12 695 686791 85*100*10
28 686278 10*17*7 252 680423 30*50*12 474 686629 48*62*12 696 686845 85*130*10
29 686286 10*18*5 253 681752 30*45*8 475 686733 48*72*12 697 686850 85*140*12
31 680582 10*20*5 254 681765 30*45*10 476 686805 48*62*7 698 686901 85*120*13
32 686501 10*22*5 255 680684 30*62*12 477 686806 48*62*10 699 688017 85*130*12
33 686660 10*24*4 256 680711 30*42*7 478 686810 48*65*10 700 682086 90*110*12
34 686672 10*19*5 257 686222 30*52*8 479 688012 48*68*10 701 680212 90*120*12
35 686819 10*20*6 258 686327 30*47*10 480 680051 50*80*12 702 686337 90*115*12
36 688027 10*23*7 259 686131 30*55*12 481 680034 50*70*10 703 686377 90*110*10
37 680507 12*25*10 260 686268 30*52*7 482 681148 50 × 70 × 12 704 686499 90*105*10
38 680586 12*24*7 261 686290 30*50*8 483 680435 50*62*7 705 686738 90*125*12
39 680038 12*22*7 262 686482 30*72*8 484 680519 50*65*8 706 686835 90*110*8
40 680640 12*28*10 263 686516 30*55*8 485 681994 50*68*8 707 686839 90*115*10
41 680312 12*28*7 264 686532 30*40*10 486 680043 50*65*10 708 686856 90*115*13
42 680678 12*22*6 265 686543 30*62*10 487 680700 50*90*10 709 686858 90*120*13
43 680680 12*24*4,5 266 686574 30*45*12 488 680237 50*58*4 710 688005 90*130*10
44 680167 12*25*5 267 686575 30*52*10 489 680234 50*72*8 711 688077 90*130*12
45 686128 12*25*7 268 686576 30*56*10 490 680056 50*72*12 712 680066 95*125*44908
46 686214 12*32*10 269 686722 30*40*8 491 680674 50*62*5 713 680282 95*134*12
47 686185 12*18*5 270 686723 30*48*10 492 682141 50 × 70 × 8 714 680242 95*125*12
48 686316 12*20*5 271 686769 30*72*10 493 686114 50*85*12 715 681510 95*120*12
49 686464 12*22*5 272 686771 30*75*10 494 686140 50*75*12 716 688461 95*115*12
50 686513 12*37*7 273 686804 30*60*10 495 686554 50*72*10 717 686146 95*130*12
51 686529 12*40*7 274 686808 30*62*8 496 686555 50*75*8 718 686820 95*170*13
52 688610 12*32*7 275 686812 30*65*10 497 686595 50*68*10 719 686841 95*120*10
53 686654 12*30*6 276 686826 30*50*11 498 686596 50*75*10 720 686849 95*140*13
54 686907 12*21*7 277 681798 31*41*10 499 686597 50*80*10 721 686857 95*120*13
55 688056 12*35*7 278 686938 31*40*6 500 686598 50*90*12 722 686860 95*130*13
56 680655 13*22*6 279 680080 32*48*8 501 686637 50*58*4 723 686865 95*145*13
57 686358 13*25*6 280 680590 32*44*8 502 686704 50 × 80 × 8 724 686883 95*160*15
58 686909 13*28*7 281 680625 32*62*8 503 686765 50*72*7 725 686924 95*170*12
59 686124 14*24*5 282 680294 32*47*8 504 686775 50*85*10 726 680114 100*120*12
60 686302 14*28*6 283 680436 32*52*8 505 686785 50*90*8 727 680627 100*125*12
61 686762 14*24*7 284 680295 32*47*7 506 686799 50*100*10 728 681656 100*120*7,5
62 686923 14*20*4 285 686404 32*45*10 507 680616 52*70*8 729 682175 100*130*12
63 688051 14*25*7 286 686544 32*50*10 508 680614 52*72*8 730 686212 100*140*13
64 680139 15*25*5 287 686545 32*52*12 509 680665 52*68*7 731 686705 100*125*10
65 682045 15*30*5 288 686577 32*52*7 510 686141 52*72*12 732 686706 100*140*14
66 681801 15*24*7 289 686626 32*45*7 511 686483 52*68*8 733 686712 100*140*12
67 680006 15*24*7 290 686724 32*45*8 512 686556 52*75*12 734 686730 100*150*12
68 680947 15*28*7 291 686725 32*56*10 513 686599 52*72*10 735 686843 100*120*10
69 680292 15*26*7 292 686811 32*65*10 514 686600 52*75*10 736 686844 100*125*13
70 680645 15*30*10 293 686823 32*55*7 515 686601 52*85*10 737 686862 100*130*13
71 682131 15*24*5 294 686898 32*50*8 516 686624 52*80*8 738 686925 100*160*14
72 680570 15*30*7 295 688036 32*55*8 517 686625 52*80*10 739 686953 100*135*14
73 686228 15*28*4 296 680524 33*47*7 518 686719 52*75*8 740 688015 100*135*12
74 686257 15*25*6 297 681803 34*48*7 519 686720 52*82*8 741 688021 100*130*10
75 686259 15*32*6 298 686439 34*46*8 520 686798 52*100*10 742 680024 105*130*12
76 688043 15*35*7 299 680035 35*62*12 521 680031 55*80*12 743 680073 105*125*12
77 686258 15*25*7 300 680020 35*65*12 522 681863 55*82*12 744 680467 105*125*10
78 686306 15*28*5 301 680413 35*55*8 523 680437 55*80*10 745 682999 105*140*12
79 686418 15*28*6 302 680433 35*52*10 524 680438 55*78*12 746 686319 105*140*14
80 686422 15*32*7 303 680434 35*50*10 525 680293 55*72*8 747 686653 105*135*14
81 686910 15*42*10 304 680414 35*50*8 526 688236 55*80*8 748 686699 105*145*12
82 688004 15*21*5 305 681822 35*55*10 527 680129 55*70*10 749 686848 105*130*13
83 688092 15*24*4 306 681821 35*52*8 528 686169 55*70*12 750 680078 110*140*12
84 680162 16*30*7 307 681997 35*60*10 529 681936 55*85*12 751 680246 110*140*14
85 682359 16*35*7 308 680041 35*60*12 530 686137 55*72*12 752 681468 110*150*14
86 681931 16*22*4 309 680626 35*42*8 531 686157 55*75*10 753 686282 110*130*12
87 686218 16*26*7 310 680036 35*47*7 532 686332 55 × 75 × 8 754 686621 110*150*13
88 686355 16*30*6 311 680410 35*50*7 533 686300 55*68*8 755 686667 110*135*13
89 686381 16*28*6 312 686310 35*52*8 534 686469 55*65*8 756 686847 110*130*10
90 686502 16*32*7 313 680424 35*56*12 535 686497 55*85*12 757 686852 110*140*15
91 686568 16*28*7 314 680512 35*60*12 536 686524 55*70*8 758 686861 110*130*13
92 686655 16*24*6 315 680511 35*65*8 537 686557 55*85*10 759 686864 110*140*13
93 68666 16*24*4 316 680893 35*72*8 538 686558 55*85*12 760 686870 110*150*12
94 686954 16*35*10 317 680814 35*80*8 539 686559 55*85*8 761 680441 115*140*14
95 688028 16*26*6 318 680662 35*56*10 540 686560 55*90*10 762 681932 115*140*12
96 680155 17*35*6 319 681993 35*62*8 541 686561 55*90*12 763 681932 115*140*12
97 680439 17*35*8 320 680714 35*58*12 542 686562 55*90*8 764 686863 115*140*13
98 681147 17*28*7 321 600676 35*45*7 543 686566 55*72*10 765 686867 115*145*14
99 680569 17*32*8 322 686329 35*52*7 544 686602 55*75*12 766 680310 118*140*15
100 680311 17*32*8 323 686397 35*45*8 545 686603 55*75*9 767 680064 120*160*15
101 680366 17*35*7 324 686511 35*72*10 546 686610 55*65*10 768 680315 120*150*12
102 681755 17*30*10 325 686520 35*50*9 547 686651 55*110*12 769 680243 120*150*14
103 680612 17*23*4 326 686523 35*72*7 548 686797 55*100*10 770 680050 120*160*12
104 680689 17*35*8 327 686539 35*60*8 549 686339 56*80*10 771 680598 120*160*14
105 686129 17*40*8 328 686328 35*62*7 550 686649 56*73*7 772 680669 120*150*10
106 680163 17*30*7 329 686546 35*47*10 551 686969 56*70*8 773 686246 120*140*12
107 686261 17*38*7 330 686547 35*62*10 552 686156 58*70*10 774 686515 120*140*13
108 686262 17*40*7 331 686548 35*65*10 553 686604 58*80*12 775 686620 120*170*12
109 686133 17*40*8 332 686549 35*60*7 554 686607 58*80*8 776 686866 120*145*12
110 686263 17*47*10 333 686578 35*65*7 555 680052 60*80*10 777 686869 120*150*15
111 686412 17*30*7 334 686579 35*68*8 556 680094 60*82*12 778 686873 120*160*13
112 686277 17*38*8 335 686580 35*70*10 557 680444 60*85*12 779 686882 120*180*15
113 686407 17*40*10 336 686581 35*72*12 558 680037 60*85*10 780 686940 120*150*14
114 686417 17*30*6 337 686680 35*58*10 559 680589 60*85*8 781 680063 125*150*14
115 686352 17*35*10 338 686707 35*55*12 560 680070 60*80*8 782 680045 125*150*12
116 686478 17*25*4 339 686726 35*46*7 561 680123 60*72*7 783 686232 125*160*15
117 686463 17*26*5 340 686727 35*68*12 562 680029 60*72*8 784 686320 125*155*14
118 686533 17*30*8 341 686728 35*70*12 563 680967 60*90*8 785 686868 125*150*15
119 680113 18*30*7 342 686734 35*70*8 564 680123 60*72*7 786 688052 125*150*10
120 686395 18*35*7 343 686779 35*62*12 565 680663 60*110*12 787 680427 130*160*15
121 686817 18*30*10 344 686897 35*47*8 566 688238 60*90*10 788 680065 130*160*12
122 686899 18*30*8 345 686944 35*80*11 567 681256 60*100*13 789 680138 130*150*10
123 688020 18*28*5 346 688007 35*80*12 568 681955 60*90*12 790 686238 130*170*12
124 680115 19*35*7 347 688060 35*52*8 569 686147 60*90*12 791 686220 130*160*10
125 686115 19*31,7*6,5 348 680548 35,4*52,5*7,8 570 686150 60*80*12 792 686530 130*150*14
126 686703 19*40*10 349 681824 38*58*11 571 686338 60*75*10 793 686635 130*160*14
127 686801 19*30*5 350 680314 38*52*8 572 686345 60 × 75 × 8 794 686741 130*150*12
128 686815 19*46*6 351 680712 38*62*8 573 686385 60*110*10 795 686814 130*160*8
129 680502 19,8*30*5 352 686336 38*55*8 574 686396 60*120*12 796 686872 130*160*13
130 680597 20*42*10 353 686535 38*50*8 575 686514 60*110*8 797 686880 130*170*15
131 682021 20*32*7 354 686702 38*58*12 576 686605 60*72*10 798 686886 130*200*15
132 682178 20*35*8 355 686716 38*55*7 577 686606 60*80*7 799 686617 132*146*7
133 680360 20*47*7 356 686717 38*62*10 578 686787 60*95*10 800 680023 135*160*15
134 680039 20*30*7 357 686729 38*62*7 579 686789 60*95*12 801 686821 135*165*15
135 680236 20*28*4 358 686757 38*58*8,5 580 686796 60*100*10 802 686871 135*160*12
136 681247 20*36*7 359 686973 38*52*7 581 688003 60*130*12 803 686874 135*165*14
137 680271 20*52*10 360 686988 38*58*8 582 688033 60 × 85 × 7 804 686878 135*170*15
138 680047 20*47*10 361 680033 40*52*8 583 686636 60,5*69*5 805 686879 135*170*12
139 680513 20*30*5 362 681785 40*55,5*4 584 686471 62*90*12 806 680025 140*170*15
140 681246 20*35*7 363 680313 40*62*8 585 686494 62*80*12 807 680137 140*160*12
141 681797 20*40*10 364 680306 40*65*10 586 686536 62*80*10 808 680075 140*180*15
142 686226 20*52*7 365 680359 40*62*12 587 686618 62*85*12 809 686239 140*180*12
143 686213 20*40*8 366 680068 40*55*8 588 686784 62*90*10 810 686271 140*170*14
144 686159 20*42*7 367 680358 40*55*12 589 686921 62*85*8 811 686609 140*175*16
145 688417 20*40*7 368 680705 40*50*8 590 686399 63*80*9 812 686622 140*185*12
146 686264 20*42*8 369 680048 40*60*10 591 680053 65*80*10 813 686876 140*170*13
147 686305 20*35*5 370 680185 40*70*12 592 680028 65*90*12 814 686877 140*170*12
148 686423 20*38*8 371 680154 40*62*10 593 680072 65*80*12 815 686881 140*175*15
149 686357 20*34*6,5 372 680046 40*55*10 594 680069 65*85*10 816 680239 145*175*14
150 686360 20*30*6 373 680059 40*65*12 595 680058 65*85*12 817 686414 145*180*13,5/8,5
151 686477 20*32*6 374 680759 40*52*7 596 680213 65*90*10 818 686688 145*175*15
152 686467 20*50*8 375 688001 40*55*7 597 680676 65*130*12 819 686700 145*170*15
153 686503 20*32*8 376 680658 40*60*12 598 680736 65*75*8 820 680408 150*180*18
154 686531 20*52*8 377 680642 40*52*7 599 686525 65*110*10 821 680656 150*190*15
155 686567 20*35*10 378 682998 40*72*12 600 686627 65*80*8 822 680429 150*180*15
156 686571 20*50*10 379 686171 40*60*8 601 686701 65*95*12 823 680442 150*180*16
157 686749 20*45*7 380 686173 40*85*10 602 686782 65 × 90 × 8 824 680044 150*180*14
158 686750 20*45*8 381 686138 40*90*12 603 686783 65*90*13 825 686409 150*172*12
159 686942 20*42*6 382 686250 40*90*10 604 686788 65*95*10 826 686 150*180*12
160 686696 21*37*7 383 686164 40*80*10 605 686794 65*100*12 827 686623 150*200*16
161 686753 21*52*10 384 686285 40*75*12 606 686795 65*100*10 828 686875 150*170*15
162 681265 22*35*7 385 686308 40*58*11 607 686838 65*110*12 829 688016 150*190*12
163 681915 22*38*7 386 686413 40*62*7 608 686842 65*120*12 830 688025 150*175*10
164 680668 22*40*10 387 686398 40*70*10 609 686998 65*105*10 831 680136 153*175*13
165 680941 22*40*7 388 686537 40*60*10 610 688002 65*140*12 832 680283 154*175*12
166 680690 22*42*11 389 686550 40*72*8 611 688019 65*85*8 833 686311 155*180*15
167 686265 22*52*8 390 686569 40*68*12 612 688062 65*105*12 834 686504 155*180*12
168 686296 22*36*7 391 686582 40*65*8 613 680636 68*85*10 835 680308 160*200*15
169 686356 22*36*6 392 686583 40*68*10 614 686269 68*90*10 836 680247 160*185*10
170 686389 22*32*7 393 686584 40*68*8 615 686781 68*90*12 837 680660 160*200*16
171 686572 22*42*10 394 686585 40*70*8 616 686793 68*100*10 838 686240 160*185*12
172 686573 22*45*10 395 686586 40*80*12 617 680032 70*90*10 839 682027 160*190*15
173 686643 22*28*4 396 686692 40*75*10 618 680440 70*88*12 840 686687 160*185*13
174 686697 22*50*5 397 686698 40*50*5 619 680426 70*90*12 841 686827 160*190*16
175 686911 22*35*8 398 686718 40*58*7 620 680071 70*95*12 842 686885 160*200*12
176 686950 22*40*8 399 686767 40*72*7 621 680607 70*95*10 843 686632 165*190*13
177 686968 22*38*10 400 686768 40*72*10 622 680026 70 × 100 × 12 844 686689 165*190*15
178 686359 23*36*13 401 686772 40*80*7 623 686217 70*125*12 845 686209 170*200*8,5
179 680629 24*47*10 402 686803 40*60*7 624 686249 70*150*10 846 681929 170*190*8,5
180 681954 24*40*8 403 686813 40*68*7 625 686237 70*100*10 847 680428 170*200*15
181 680723 24*38*10 404 686976 40*68*6 626 686289 70*90*8 848 680309 170*200*16
182 686276 24*34*7 405 680019 42*53*7,5 627 686475 70*82*7 849 686505 170*200*12
183 686476 24*46*10 406 681860 42*75*12 628 686521 70*120*12 850 686673 170*195*8
184 686694 24*37*7 407 680654 42*60*12 629 686527 70*120*10 851 686884 175*200*15
185 681804 25*35*6 408 680619 42*52*10 630 686564 70*92*10 852 680443 180*220*18
186 681813 25*40*8 409 681743 42*60*7 631 686713 70*110*12 853 680067 180*210*15
187 681756 25*50*10 410 682020 42*53*7,5 632 686773 70 × 85 × 8 854 680240 180*220*15
188 680040 25*40*7 411 682004 42*56*9 633 686774 70*85*10 855 686219 180*200*13
189 680615 25*32*7 412 680010 42*55*7 634 686836 70*110*8 856 686221 185*210*10
190 680709 25*45*7 413 680018 42*56*9 635 686837 70*110*10 857 686406 185*205*10
191 682003 25*38*6 414 680011 42*56*7 636 686840 70*115*13 858 686887 185*210*15
192 681796 25*40*10 415 682033 42*60*9 637 686846 70*130*12 859 680624 190*220*15
193 681757 25*45*10 416 680432 42*62*10 638 686855 70*110*13 860 686462 190*220*18
194 680641 25*52*7 417 686299 42*52*8 639 688058 70*80*8 861 686500 190*240*15
195 681152 25*47*10 418 686428 42*55*8 640 680316 72*94*12 862 686888 190*230*15
196 686251 25*62*10 419 686335 42*62*8 641 686229 72*100*10 863 686747 190*225*16
197 680969 25*47*7 420 686551 42*65*10 642 686851 72*140*12 864 686233 200*230*15
198 680673 25*35*5 421 686587 42*60*8 643 680317 74,65*94*12 865 686711 200*240*15
199 686266 25*52*8 422 686588 42*65*12 644 681969 75*100*13 866 686158 210*240*15
200 688587 25*52*7 423 686766 42*72*12 645 680122 75*110*12 867 686648 210*250*15
201 680276 25*35*7 424 686807 42*62*12 646 682157 75*100*12 868 680055 220*250*15
202 686267 25*42*7 425 686755 42*65*8 647 680596 75*110*10 869 686382 220*235*16
203 686284 25*42*10 426 686756 42*58*8 648 680027 75*95*12 870 686735 230*260*15
204 686313 25*37*8 427 686341 43*54*7 649 681476 75*115*12 871 68633 240*270*15
205 686408 25*52*10 428 686822 43*63*8 650 686307 75*100*10 872 686832 250*280*15
206 686420 25*52*12 429 686111 44*60*7 651 686340 75*90*12 873 686211 260*300*20
207 686421 25*38*8 430 681861 45*80*10 652 686366 75*95*10 874 686780 260*290*15
208 686709 25*62*7 431 680118 45*72*8 653 686495 75*95*8 875 686893 270*310*15
209 686461 25*38*7 432 681826 45*72*12 654 686498 75*105*12 876 686456 280*320*20
210 686354 25*48*8 433 680472 45*70*12 655 686512 75*100*7 877 686828 290*330*20
211 686466 25*60*7 434 681264 45*65*12 656 686737 75*120*12 878 688008 290*330*18
212 686534 25*45*8 435 680054 45*68*12 657 686777 75*90*8 879 686670 300*340*20
213 686663 25*50*8 436 680110 45*60*8 658 686778 75*90*10 880 686941 340*380*20
214 686721 25*45*12 437 680613 45*55*7 659 686829 75*130*12 881 688059 380*420*20
215 686809 25*62*8 438 680520 45*62*9 660 686854 75*110*13 882 686661 400*440*20
216 686751 25*37*7 439 680364 45*62*8 661 686760 75*105*10 883 686891 420*480*20
217 686761 25*36*7 440 680425 45*60*10 662 688066 75 × 85 × 6 884 688031 420*460*20
218 686908 25*47*8 441 680235 45*65*8 663 686216 78*110*12 885 686764 450*500*22
219 686949 25*77*9 442 680259 45*62*12 664 686900 78*100*10 886 686690 460*500*20
220 680525 26*34*4,5/8 443 680116 45*65*10 665 680241 80*110*12 887 686892 540*590*22
221 686683 26*60*8 444 680924 45*72*10 666 680030 80*105*12 888 686894 560*610*20
222 686695 26*37*7 445 681774 45*70*10 667 680244 80*110*10 889 686662 600*650*20
223 680157 27*42*7 446 682354 45*58*7 668 681766 80*100*12 890 688037 600*640*20
224 681855 27*43*9 Pozor: ID*OD*H znamená vnitřní průměr*vnější průměr*výška
