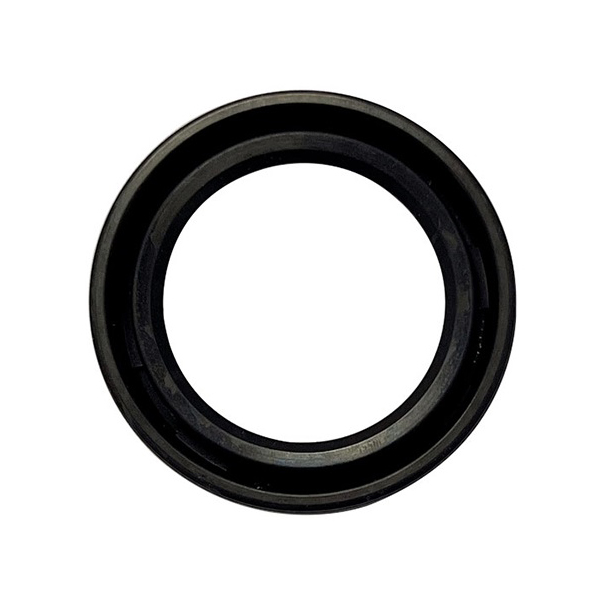

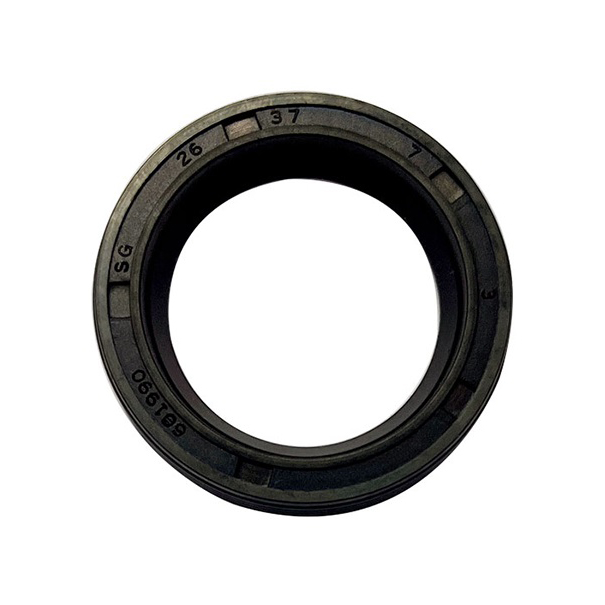

Jednochodé těsnění typu SG s drážkou

Jednočepelové olejové těsnění typu SG, konstrukce s obvodovou olejovou drážkou, vnitřní kompletní balení, jednočepelové olejové těsnění s pružinou uvnitř. Patří mezi rotační olejová těsnění, která se používají pro utěsnění v olejových a bezprašných prostředích, odolávají tlaku 0,03 MPa, v rozmezí 0,3 kgf/m². Podle různých použití médií, tlaku a teploty zvolte jiný materiál. Mezi běžné materiály patří: butylová guma typu SG, fluorová guma typu SG, silikonová guma typu SG a tak dále. Používají se hlavně v různých průmyslových těsněních, jako jsou těsnění motorového oleje, těsnění reduktorového oleje, těsnění převodovky, těsnění motorového oleje, těsnění mechanického ramene, větrné elektrárny a tak dále.

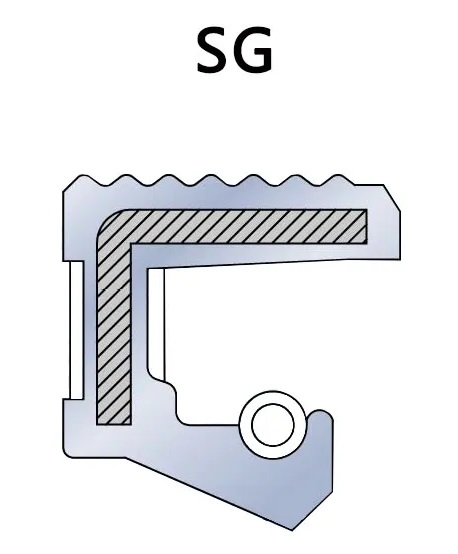

1. Hlavní komponenty
   • Kostra:vyrobená z kovového materiálu (například oceli nebo železa) pro zajištění strukturální podpory a udržení stability a trvanlivosti olejového těsnění.
   • Těsnicí břity:obvykle vyrobena z elastického materiálu (např. guma, Viton atd.), těsnicí hrana je během provozu zařízení v kontaktu s hřídelí a vytváří tak těsnicí účinek.
   • Drážky:Těsnicí hrana je opatřena jednou nebo více drážkami, které jsou určeny k zadržování mazacího oleje nebo kapaliny, aby bylo těsnění účinnější.
   • Pružina:Vestavěná pružina (obvykle vyrobená z nerezové oceli) vyvíjí určitý tlak, aby těsnicí okraj přiléhal k hřídeli, čímž se zlepšuje těsnicí účinek.
2. Vlastnosti
   • Jednohranná konstrukce:Olejové těsnění typu SG má jednoplášťovou konstrukci s jednoduchou strukturou, která je vhodná pro různé situace vyžadující základní utěsnění.
   • Konstrukce s drážkami:Těsnicí břito je vybaveno drážkami, které účinně zachycují a zadržují mazivo a zvyšují těsnicí výkon, zejména při provozu za vysokých teplot nebo vysokých otáčkách.
   • Výztužná kostra:Kovová kostra poskytuje dodatečnou pevnost a stabilitu, díky čemuž těsnění odolává vyšším provozním tlakům a teplotám.
3. Scénáře použití
   • Automobilový průmysl:používá se v motorech, převodovkách, řídicích systémech a dalších součástech, aby se zabránilo úniku maziva a vniknutí vnějších nečistot.
   • Průmyslová zařízení:například čerpadla, kompresory, reduktory atd., zejména v aplikacích, které vyžadují vysokou těsnicí schopnost.
   • Mechanická zařízení:široce používané v různých mechanických zařízeních, zejména tam, kde je třeba zlepšit spolehlivost těsnění.

Jednodílné těsnění typu SG s drážkou a jedním okrajem
