kulaté drátěné vlnové pružné podložky

Kruhové vlnové pružné podložky řady KW pro průmysl

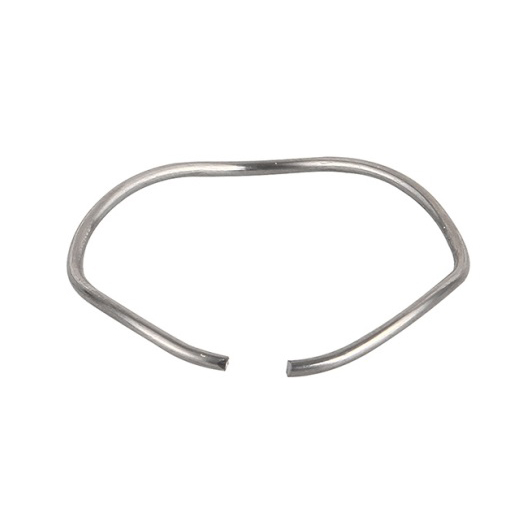

Kruhové vlnové pružné podložky jsou typem vlnových pružných podložek vyrobených z drátu s kruhovým průřezem.

Kontaktujte nás
Popis

Podložky s vlnitým pružinovým drátemjsou precizně vyrobené podložky z ocelového drátu s kruhovým průřezem, které jsou navrženy tak, aby odolávaly vysokým zatížením s přesnou a předvídatelnou pružností. Jejich jedinečný vlnitý design zajišťuje spolehlivou pružnost a předpětí v široké škále mechanických spojů, díky čemuž jsou ideální pro náročné technické aplikace.

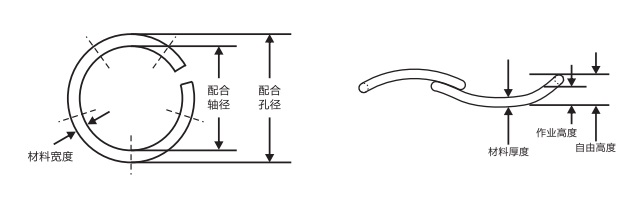

round wire wave spring washers

Kruhové vlnové pružné podložky

Hlavní vlastnosti a výhody

  • Vynikající pružnost:Speciální vlnitá struktura umožňuje dlouhodobou elastickou deformaci, která zajišťuje konzistentní předpětí a spolehlivý výkon při namáhání.
  • Tlumení vibrací:Účinně pohlcuje vibrace a nárazy, čímž pomáhá snižovat hluk a prodlužovat životnost zařízení.
  • Rovnoměrné rozložení tlaku:Vlnový design zajišťuje rovnoměrný tlak na kontaktní ploše, minimalizuje lokální namáhání a zvyšuje spolehlivost.
  • Trvanlivost:Tyto podložky jsou vyrobeny z vysoce pevných materiálů, jako je nerezová ocel nebo legovaná ocel, a nabízejí vynikající odolnost proti korozi a opotřebení pro dlouhodobé použití.
  • Přizpůsobivost:Vhodné pro provoz ve vysokých teplotách, vysoké vlhkosti a korozivním prostředí, což je činí ideálními pro různé průmyslové aplikace.
  • Předvídatelná tuhost pružiny:Poskytuje zatížení podobné kotoučovým pružinám, ale s vyšší přesností a konzistencí pružnosti.

Aplikace

  • Mechanické spoje vyžadující elastické předpětí a tlumení vibrací
  • Automobilový průmysl, letecký průmysl a průmyslová zařízení
  • Montážní řešení ve vysokoteplotním nebo korozivním prostředí

Vyberte si podložky s vlnitými pružinami z kulatého drátu pro aplikace vyžadující přesnou kontrolu zatížení, vynikající absorpci vibrací a mimořádnou odolnost. Jejich pokročilá konstrukce zajišťuje optimální výkon a spolehlivost i v těch nejnáročnějších prostředích.

Technické parametry
Číslo položky Pracuje v
Průměr otvoru (mm)		 Průměr hřídele
(mm)		 Zatížení (N) Pracovní výška (mm) Volná výška (mm) Pružnost pružiny (N/mm)
KW-0050 12,7 10,36 155,6 1,32 1,57 612,5
KW-0062 15,88 13,13 222,3 1,63 1,96 673,1
KW-0075 19,05 15,95 311,2 1,93 2,34 765,6
KW-0087 22,23 18,8 355,6 2,18 2,64 777,7
KW-0100 25,4 21,72 400,1 2,41 2,95 750,1
KW-0112 28,58 24,56 444,5 2,59 3,23 700
KW-0125 31,75 27,46 489 2,79 3,51 687,6
KW-0137 34,93 31,06 533,4 2,41 3,07 807,6
KW-0150 38,1 34,01 577,9 2,59 3,25 875
KW-0162 41,28 36,68 622,3 2,79 3,48 907,4
KW-0175 44,45 39,73 666,8 2,87 3,66 846,8
KW-0187 47,63 42,72 711,2 3,02 3,94 777,7
KW-0200 50,8 45,8 755,7 3,15 4,19 725,6
KW-0212 53,98 48,41 800,1 3,28 4,11 954,6
KW-0225 57,15 51,38 844,6 3,45 4,27 1039,2
KW-0237 60,33 54,38 889 3,58 4,52 945,9
KW-0250 63,5 57,43 933,5 3,66 4,7 896,4
KW-0262 66,68 60,3 977,9 3,89 5,16 770
KW-0275 69,85 63,42 1022,4 3,91 5,38 694,1
KW-0287 73,03 66,5 1066,8 4,01 5,33 807,6
KW-0300 76,2 70,28 1111,3 3,58 4,55 1151,3
KW-0312 79,38 73,1 1155,7 3,66 4,67 1137,5
KW-0325 82,55 76 1200,2 3,89 4,83 1277
KW-0337 85,73 79,12 1244,6 3,91 4,95 1195,1
KW-0350 88,9 82,19 1289,1 4,01 5,11 1180,2
KW-0362 92,08 85,24 1333,5 4,09 5,23 1166,7
KW-0375 95,25 88,27 1378 4,22 5,38 1179,3
KW-0387 98,43 91,31 1422,4 4,32 5,28 1473,7
KW-0400 101,6 94,44 1466,9 4,32 5,72 1050
KW-0412 104,78 97,21 1489,1 4,45 5,61 1274,5
KW-0425 107,95 100,28 1533,5 4,52 5,72 1284,5
KW-0437 111,13 103,2 1555,8 4,75 6,1 1155,7
KW-0450 114,3 106,3 1600,2 4,75 6,27 1050
KW-0462 117,48 109,47 1622,4 4,75 6,43 967,8
KW-0475 120,65 112,55 1666,9 4,83 6,53 979,5
KW-0487 123,83 115,7 1689,1 4,83 6,71 898,6
KW-0500 127 118,67 1733,6 4,95 6,73 974,9
KW-0512 130,18 121,21 1778 5,08 6,96 945,9
KW-0525 133,35 124,28 1822,5 5,18 7,09 956,7
KW-0537 136,53 127,94 1866,9 4,75 6,22 1267,2
KW-0550 139,7 131,11 1911,4 4,75 6,38 1175,8
KW-0562 142,88 134,19 1955,8 4,83 6,22 1400
KW-0575 146,05 137,31 2000,3 4,83 6,38 1291
KW-0587 149,23 140,31 2044,7 5 6,65 1238,5
KW-0600 152,4 143,36 2089,2 5,08 6,81 1209,6
