plunžrové dávkovací čerpadlo

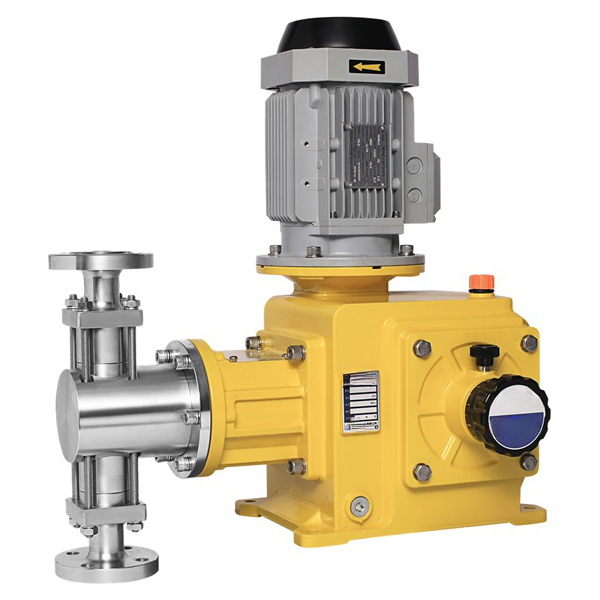

plunžrové dávkovací čerpadlo s motorem poháněným šnekovým převodem

Plunžrové dávkovací čerpadlo je druh vratného objemového čerpadla s nastavitelným průtokem a vysokou přesností. K pohonu přetokového konce využívá plunžr, který umožňuje přesné řízení dodávaného objemu média.

Kontaktujte nás
Popis

Princip činnosti pístového dávkovacího čerpadla spočívá v pohonu šnekového převodu motorem a následném pohonu ojnice prostřednictvím nastavitelného excentrického mechanismu, který zajišťuje vratný pohyb pístu. Objemová komora hydraulického konce se mění s vratným pohybem pístu a zpětné ventily na vstupu a výstupu se střídavě otevírají a zavírají, aby zajistily přesné sání a výtlak média.

Technické parametry pístového dávkovacího čerpadla:

  • Maximální průtok jedné hlavy: 1620 l/h
  • Rozsah tlaku: až 50 MPa
  • Standardní konfigurace: nerezová ocel 304 nebo 316, napájení 380 V, 50 Hz
  • Volitelná konfigurace: 316L, 904, 2205, TA, Hastelloy C a další speciální materiály, frekvence motoru / protivýbuchová, speciální možnosti napětí / frekvence

Výkonové charakteristiky plunžrového dávkovacího čerpadla:

  1. Vysoká použitelnost a vysoká přesnost: hydraulický konec poháněný pístem, přizpůsobuje se širokým požadavkům na průtok a tlak, zvláště vhodný pro vysokou přesnost dávkování. Průměr pístu se pohybuje od φ6 do 200 mm pro flexibilní výběr. Jednoduchá konstrukce, snadná údržba, dobrá účinnost pro dlouhodobé používání.
  2. Spolehlivá těsnicí schopnost: Vybaveno vysoce přesnými vstupními a výstupními zpětnými ventily pro silné utěsnění a vysokou odolnost proti tlaku. Skupina ventilů vyrobená z vysoce kvalitních, korozivzdorných materiálů pro dlouhou životnost.
  3. Opotřebitelné díly a pravidelná údržba: Píst a těsnění hřídele jsou opotřebitelné díly, které vyžadují pravidelnou kontrolu/seřízení předpětí těsnění. Pravidelná údržba snižuje riziko úniku.
  4. Přizpůsobené funkce: Lze přizpůsobit pro speciální pracovní podmínky, jako jsou vysoké/nízké teploty, vysoká viskozita, vysoký obsah pevných látek, speciální média. Regulace teploty zajišťuje výkon čerpadla.
  5. Paralelní použití a proporcionální funkce čerpadla: Více hlav pro vyšší průtok, snížený puls nebo proporcionální čerpání různých médií. Zvýšená přizpůsobivost a flexibilita pro složité aplikace.
  6. Automatické řízení: Vybaveno regulátorem zdvihu pro nastavitelný pracovní stav a automatizaci. Užitečné pro automatizované výrobní linky, snižuje náklady na pracovní sílu a zvyšuje efektivitu.

Výhody dávkovacího čerpadla s pístem:

  1. Přesnost a stabilita: Integrovaný nastavitelný excentrický mechanismus, plynule nastavitelný zdvih (0–100 %), stabilita a lineární přesnost až ±1 %.
  2. Odolnost a dlouhá životnost: Plně keramický nebo stříkaný keramický píst, vysoká tvrdost, odolnost proti korozi, vynikající povrchová úprava pro delší životnost, zejména v drsných médiích.
  3. Nízké náklady na údržbu: Konstrukce těsnění s keramickým pístem pro vynikající samouzavírací schopnost, méně údržby, nižší náklady, lepší pro vysoký tlak, teplotu a korozivní média.
  4. Různé možnosti ventilových skupin: Více vysoce přesných zpětných ventilů (kulové, stohované, úhlové), ventilové sedlo použitelné na obou stranách pro nižší náklady a snadnější údržbu.
  5. Přizpůsobená regulace teploty: Hydraulický konec lze přizpůsobit pro ohřev, chlazení nebo izolaci, aby se rozšířila přizpůsobivost teplotě.

Pístové dávkovací čerpadlo Použití:

Plunžrové dávkovací čerpadlo je díky své vysoké přesnosti, vysokému tlaku, vysoké odolnosti a dobrým těsnicím vlastnostem široce používáno v mnoha průmyslových odvětvích. Je schopné zpracovávat řadu médií s vysokým tlakem, vysokou a nízkou teplotou, vysokou viskozitou a vysokým obsahem pevných látek, a proto má široké uplatnění v chemickém, ropném a plynárenském, energetickém, farmaceutickém, hutním, papírenském a dalších průmyslových odvětvích.
