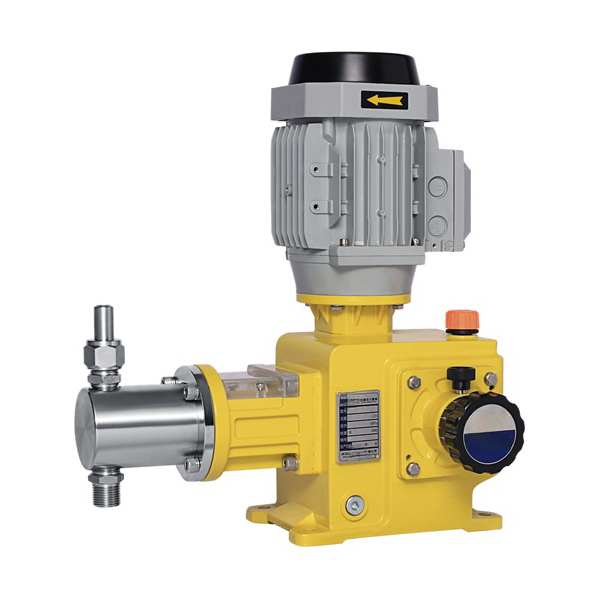

pístové dávkovací čerpadlo

pístové dávkovací čerpadlo s integrovaným excentrickým mechanismem

Pístové dávkovací čerpadlo je vratné objemové čerpadlo s pístovým pohonem na přetokové straně a nastavitelným průtokem, které je vhodné pro přesné dávkování a přepravu různých speciálních médií, jako jsou média s vysokým tlakem, vysokou teplotou, nízkou teplotou, vysokou viskozitou a vysokým obsahem pevných látek.

Kontaktujte nás
Popis

Motor pohání šnekové soukolí a pohání nastavitelný excentrický mechanismus tak, aby ojnice poháněla píst k provádění vratného pohybu. Hydraulický konec čerpadla vytváří pomocí vratného pohybu pístu objemovou komoru, která umožňuje sání a výtlak média prostřednictvím střídavého otevírání a zavírání vstupních a výstupních zpětných ventilů.

Technické parametry pístového dávkovacího čerpadla:

  • Maximální průtok jedné hlavy ≤ 14300 l/h, maximální tlak ≤ 50 MPa.
  • Průtok jedné hlavy: Qmax = 230 l/h
  • Rozsah tlaku: Pmax = 40 MPa
  • Standardní konfigurace: materiál 304, 316, 380 V/50 Hz
  • Volitelná konfigurace: materiál 316L, 904, 2205, TA, Hastelloy C atd., frekvenční měnič motoru/nevznětlivé provedení, speciální napětí/frekvence

pístové dávkovací čerpadlo Hlavní vlastnosti:

  1. Široká použitelnost: vhodné pro různé požadavky na průtok a tlak, vysoká přesnost dávkování, jednoduchá konstrukce, snadná údržba, nákladově efektivní.
  2. Velikost pístu: obecně φ6-200 mm, vysoká flexibilita.
  3. Vysoce přesná skupina ventilů: vybavena vysoce přesnými dovozními a vývozními zpětnými ventily, silným těsnicím výkonem, schopná odolat vysokému tlaku, zajišťující přesnost měření.
  4. Opotřebitelné díly: těsnicí systém hřídele složený z pístu a ucpávky může prosakovat, předpětí ucpávky vyžaduje pravidelnou úpravu.
  5. Přizpůsobené vlastnosti: lze přizpůsobit pro vysoké/nízké teploty, vysokou viskozitu, obsah pevných látek a speciální média.
  6. Bezpečnostní doporučení: bez vestavěného bezpečnostního pojistného zařízení, doporučuje se instalovat pojistný ventil na výstupu čerpadla.
  7. Paralelní konfigurace: podporuje dvojité/vícesložkové hlavy pro zvýšení průtoku, snížení pulzace a dopravu různých médií jako proporcionální čerpadlo.
  8. Automatické řízení: lze vybavit regulátorem zdvihu dávkovacího čerpadla pro širší automatické řízení.

Výhody pístového dávkovacího čerpadla:

  1. Vysoká přesnost nastavení: integrovaný nastavitelný excentrický mechanismus, plynulé nastavení 0–100 %, stabilita a přesnost linearity až ±1 %.
  2. Trvanlivost: plně keramický a stříkaný keramický píst, vysoká tvrdost, silná odolnost proti korozi, vynikající povrchová úprava, prodloužená životnost.
  3. Vynikající těsnicí vlastnosti: těsnicí sestava a keramický píst zlepšují samouzavírací vlastnosti a snižují náklady na údržbu.
  4. Možnosti ventilů: k dispozici jsou kulové, skládané ventily, úhlové ventily atd. Ventilové sedlo použitelné na obou stranách, snižuje náklady a zlepšuje údržbu.
  5. Přizpůsobená regulace teploty: hydraulický konec lze přizpůsobit funkcemi ohřevu, chlazení nebo izolace pro širší přizpůsobení teplotě.

Pístové dávkovací čerpadlo Použití:

Navzdory riziku úniku jsou pístová dávkovací čerpadla široce používána v chemickém, ropném a plynárenském, energetickém, farmaceutickém, hutním, papírenském a dalších průmyslových odvětvích díky své vysoké nákladové efektivitě, široké použitelnosti a snadné údržbě.
