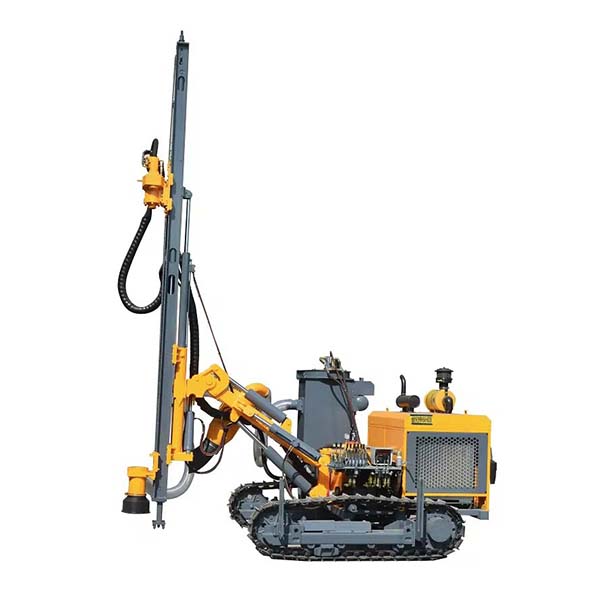

otevřená jáma vrtná souprava

otevřená vrtná souprava pro stavební práce

Tato vrtná souprava pro povrchovou těžbu je vybavena výkonným pohonem a vysoce pevným tělem, speciálně vyvinutým pro těžební operace a různé vrtné práce při zakládání staveb. Stroj se snadno ovládá, poskytuje vynikající výkon a je snadno udržovatelný. Díky silným bezpečnostním prvkům je vynikající volbou pro venkovní inženýrské práce.

Kontaktujte nás
Popis

Přehled vrtné soupravy pro povrchovou těžbu

Tato vrtná souprava pro povrchovou těžbu je vybavena pokročilou konfigurací výkonu, motorem Cummins M14CSIV-41C, který splňuje čínské emisní normy Stage IV a poskytuje výkon 412 kW. Je speciálně navržena pro efektivní a ekologické venkovní vrtné operace. Konstrukce stroje je robustní, klíčové komponenty jsou vyrobeny z vysoce pevné hliníkové slitiny, aby byla zajištěna stabilita a odolnost v náročných podmínkách. Pro vysoké teploty je vybaven vysoce účinným chladicím systémem, který zvládá vnější teploty až 50 °C, což umožňuje dlouhodobý nepřetržitý provoz.

Vlastnosti vrtné soupravy pro povrchové doly

  • Suchý lapač prachu podporuje automatické a nepřetržité čištění filtru, čímž účinně zlepšuje čistotu a bezpečnost pracoviště.
  • Dvoustupňový vzduchový kompresor dovážený ze zahraničí poskytuje výkon až 33 metrů krychlových za minutu a pracovní tlak 25 barů, čímž zajišťuje spolehlivý a stabilní zdroj vzduchu pro vrtání.
  • Konstrukce hydraulického pohonu s dvěma rychlostmi umožňuje vrtné soupravě flexibilní pohyb v různém terénu, což výrazně zvyšuje provozní účinnost.
  • Automatický systém výměny tyčí zjednodušuje provoz a výrazně urychluje výměnu tyčí, čímž se snižují prostoje.
  • Elektrické palivové čerpadlo usnadňuje doplňování paliva na místě a zvyšuje výdrž.
  • Vysokopevnostní hliníkový nosník vyvažuje nízkou hmotnost s pevností a zajišťuje stabilitu vrtání.

Oblasti použití vrtné soupravy pro povrchové vrtání

Tato vrtná souprava pro povrchové doly je široce použitelná v těžbě, vrtání základových skal, vodním hospodářství a výstavbě vodních elektráren, dopravním inženýrství a dalších venkovních stavebních scénářích. Volitelné konfigurace – včetně systémů pro sběr mokrého prachu, inteligentních systémů dálkového řízení, sad pro náhorní plošiny a zařízení pro chladné oblasti – umožňují flexibilní přizpůsobení náhorním plošinám, chladnému podnebí a dalším náročným podmínkám, což z ní činí ideální nástroj pro průzkum terénu a inženýrské stavby.

Technické parametry
otevřená vrtná souprava pro stavební práce
Model BLD80
Rozsah průměru otvoru Φ165–230 mm
Kladivo 7"/8"
Systém výměny tyčí Skladování tyčí: 5+1 Vnější průměr tyče: 114 mm Délka tyče: 6 m Maximální hloubka otvoru: 36 m
Hydraulická rotační hlava Rychlost otáčení: 0–80 ot./min Maximální pracovní točivý moment: 5600 N.m
Motor Jmenovitý výkon: 412 kW/1800 ot/min Emisní norma: Čína Stage IV Objem palivové nádrže: 750 l
Dvoufázový vzduchový kompresor Maximální pracovní tlak: 26 bar Zdvihový objem: 33 m3/min
Typ vrtacího ramena Vysokopevnostní jednoduché rovné rameno
Hliníkový hliníkový nosník Řetězový motor Celková délka: 9740 mm Zdvih posuvu: 6500 mm Kompenzace posuvu: 1600 mm Maximální rychlost posuvu: 0,9
m/s Maximální síla posuvu: 40 kN Maximální zvedací síla: 50 kN
Nastavitelný podvozek Rychlost jízdy: 1,5/3 km/h Maximální hnací síla: 172 kN Schopnost stoupání: 25 stupňů Rám pásu
Úhel
otáčení: ±10 stupňů Světlá výška: 520 mm
Přepravní podmínky Hmotnost: 24 000 kg Rozměry (DxŠxV): 12 800 x 2 500 x 3 600 mm
