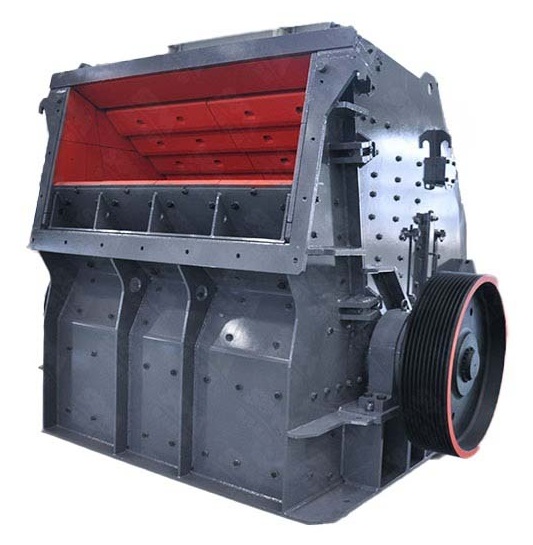

velkokapacitní rázový drtič

velkokapacitní drtič vyrábí 150 až 2000 tun/h

Tento velkokapacitní drtič je nově navržený drticí zařízení speciálně určené k uspokojení požadavků zákazníků na vysokou účinnost, nízké náklady, úsporu energie a snížení spotřeby, které je široce používáno v těžebním, hutním, cementářském a dalších průmyslových odvětvích.

Kontaktujte nás
Popis
Tento rázový drtič je vhodný pro hrubé a střední drcení s velkou kapacitou, což je dobrá volba pro vysoce výkonná drticí zařízení.Vlastnosti velkokapacitního drtiče:

  1. Vysoce přesný rotor pro těžký provoz:Používá vysoce přesný rotor pro těžký provoz s velkou rotační setrvačností, vybavený vysoce kvalitními ložisky, která zajišťují přesnost rotoru a vysokou únosnost, takže materiál může být během drcení plně zrychlen a lze zvýšit drticí poměr, což zvýší efektivitu výroby.
  2. Plně hydraulický operační systém:Je vybaven multifunkčním plně hydraulickým operačním systémem s vysokou přesností nastavení a rychlou odezvou, který je vhodný pro výměnu a údržbu deskového kladiva a nárazového bloku a umožňuje přesné nastavení zrnitosti vypouštěného materiálu, což může účinně snížit náklady na práci a čas.
  3. Konstrukce drticí komory s evolventním profilem:Použití konstrukce drticí komory s evolventním profilem zajišťuje, že materiál je během drcení vertikálně narážen nárazovou deskou, což zvyšuje počet úderů, zlepšuje účinnost drcení a zlepšuje velikost zrn materiálu.
  4. Digitální řídicí systém:Použití pokročilé digitální řídicí technologie zajišťuje, že přesnost zpracování splňuje normu, takže přesnost klíčových komponent splňuje ještě vyšší požadavky, což zvyšuje stabilitu a spolehlivost zařízení.
  5. Konstrukce s vysokou pevností:Plášť je vyroben z vysoce pevné oceli, deskový kladivo používá materiály odolné proti opotřebení, rotor je vyroben z oceli odolné proti nízkým teplotám a ložiska jsou vyrobena z mezinárodních značek, což zajišťuje odolnost a životnost zařízení. Zesílená konstrukce vložky a otáčení šroubů zvenku dovnitř účinně zabraňují opotřebení šroubů způsobenému uvolněním boční ochranné desky a zlepšují životnost boční ochranné desky.

Princip fungování velkokapacitního rázového drtiče:Rázový drtič drtí materiály pomocí rázové energie. Když materiál vstoupí do oblasti deskového kladiva, je rozdrcen vysokorychlostním nárazem deskového kladiva a je odhozen na protiúderové zařízení instalované nad rotorem, kde je opět rozdrcen nárazem. Poté se drcené materiály odrazí od nárazové vložky a znovu vstupují do oblasti deskového kladiva pro další drcení. Tento proces pokračuje, dokud materiál nedosáhne požadované velikosti částic a není vypuštěn spodní částí zařízení. Nastavením mezery mezi nárazovým rámem a rámem rotoru lze upravit velikost a tvar částic materiálu.

Zařízení je navíc vybaveno pružinovým bezpečnostním zařízením, které zabraňuje poškození v případě, že do drticí komory vnikne nedrcený materiál. Při vniknutí nedrceného materiálu se nárazový rám posune zpět a nedrcený materiál je vypuštěn, čímž se obnoví normální provoz a zabrání se zaseknutí zařízení.Vhodné materiály pro velkokapacitní rázový drtič:Rázový drtič je vhodný pro drcení mnoha druhů rud a neminerálních materiálů, jako jsou: vápenec, kalcit, živce, mastek, baryt, dolomit, kaolin, sádrovec, grafit atd.Kapacita velkokapacitního drtiče:150 tun/hodinu až 2000 tun/hodinu, v závislosti na tvrdosti materiálu a modelu zařízení se konkrétní kapacita liší.Oblasti použití velkokapacitního drtiče:

  1. Těžební a hutní průmysl: používá se k drcení všech druhů rud, včetně vápence, kalcitu, živce atd. Jedná se o běžné drticí zařízení v procesu těžby a tavení rud.
  2. Cementářství a stavební inženýrství: široce používaný v cementárnách, při drcení stavebního kamene, výrobě mechanického písku a v dalších oblastech, zvláště vhodný pro zpracování kamene s vysokou tvrdostí.
  3. Chemické a žáruvzdorné materiály: při výrobě žáruvzdorných materiálů, hnojiv a dalších produktů může drtič účinně zpracovávat různé druhy surovin.
  4. Další průmyslové aplikace: včetně energetiky, hutnictví a dalších odvětví těžkého průmyslu, lze jej také použít pro zpracování materiálů v infrastrukturních projektech, jako je výstavba dálnic a mostů.
Technické parametry
velkokapacitní drtič vyrábí 150 až 2000 tun/h
Model Specifikace rotoru Vstupní otvor Maximální velikost podávaného materiálu Kapacita (t/h) Výkon motoru Rozměry (š x h x v)
CI1110 1100 x 1000 mm 1020 x 820 mm 500 110 až 260 160 až 200 kW 2626 x 2106 x 1945 mm
CI1213 1200 x 1300 mm 1320 x 880 mm 550 145 až 350 200 až 250 kW 2809 x 2529 x 2091 mm
CI1315 1300 x 1500 mm 1540 x 930 mm 600 200 až 450 250 až 315 kW 2819 x 2535 x 2412 mm
CI1520 1500 x 2000 mm 2040 x 995 mm 400 335 až 760 400 až 500 kW 3390 x 3520 x 2790 mm
CI1524 1500 x 2400 mm 2516 x 767 mm 400 410 až 960 560 až 630 kW 3434 x 3955 x 2821 mm
CI1630 1600 x 2700 mm 2740 x 787 mm 400 540 až 1250 710 až 800 kW 3693 x 4520 x 3173 mm
CI1313 1300 x 1300 mm 1320 x 1225 mm 800 280 až 520 200 až 250 kW 2963 x 2560 x 2611 mm
CI1415 1400 x 1500 mm 1540 x 1320 mm 900 340 až 650 250 až 315 kW 3325 x 2804 x 3068 mm
CI1620 1600 x 2000 mm 2040 x 1630 mm 1100 500 až 1050 400 až 500 kW 3899 x 3692 x 3598 mm
CI2023 2000 x 2300 mm 2310 x 1990 mm 1300 mm 1000 až 2100 1000 až 1260 kW 4890 x 4330 x 4765 mm
