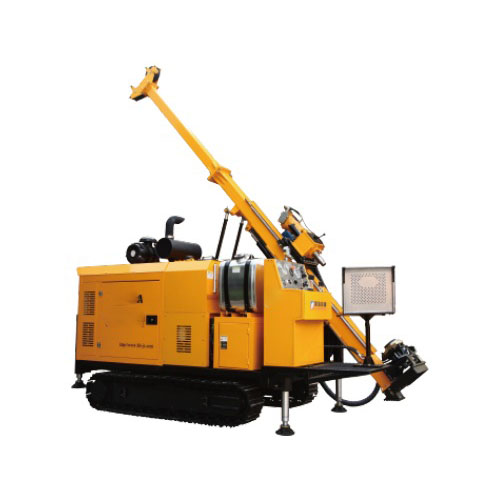

Plně hydraulická vrtná souprava pro geologický průzkum

Plně hydraulická vrtná souprava využívá pokročilé hydraulické systémy, které zajišťují stabilní a efektivní vrtání s jednoduchou obsluhou. Je vhodná pro geologický průzkum, průzkum nerostných surovin a různé vrtné požadavky. Zařízení je spolehlivé a snadno se udržuje.

Kontaktujte nás
Popis

Plně hydraulická vrtná souprava

Plně hydraulická vrtná souprava je vysoce účinné a flexibilní vrtné zařízení, které se široce používá pro odběr vzorků jádra a geologický průzkum. Je založeno na hydraulickém systému, je vhodné pro vrtné operace v různých složitých geologických podmínkách a splňuje potřeby vrtání jádra v mnoha průmyslových odvětvích.

Vlastnosti

  • Vybaveno plně hydraulickým pohonem a ocelovými pásy, které zajišťují stabilní a spolehlivou mobilitu.
  • Hnací hlava s horním pohonem nabízí boční pohyb, dvě mechanické rychlostní převodovky a plynulé nastavení rychlosti pro pohodlné ovládání.
  • Otáčení pohonné hlavy je poháněno variabilním motorem, což zvyšuje provozní účinnost.
  • Stožár má skládací konstrukci s nastavitelnými spodními opěrnými nohami a volitelnými prodlužovacími sekcemi pro různé hloubky vrtání.
  • Vrtná díra je vybavena hydraulickým držákem a integrovaným centrovacím zařízením, které zvyšuje přesnost vrtání.

Použití

Široce používaný v geologickém průzkumu, metalurgickém průzkumu nerostných surovin, detekci uhelných zdrojů, odběru vzorků v jaderném průmyslu, hydrogeologickém výzkumu a vhodný pro vrtné práce v různých složitých geologických prostředích.

Technické parametry
plně hydraulická vrtná souprava pro geologický průzkum
Model BYDX-2A
Položka Jednotka Parametr Poznámky
Vrtací kapacita Vrtná tyč BQ m 500 φ55,6 mm
NQ vrtná tyč 350 φ69,9 mm
HQ vrtná tyč 120 φ88,9 mm
Dieselový motor Model / 4BTA3.9-C100 Cummins
Jmenovitý výkon kW 74
Jmenovitá rychlost ot/min 2200
Výkon hlavy Maximální rychlost otáčení ot/min 1200
Maximální točivý moment N·m 900
Rozsah otáček ot/min 405 až 874 Převodovka I
560 až 1200 Převodovka II
Odpovídající točivý moment N·m 900 až 425 1. rychlostní stupeň
630 až 293 Převodovka II
Průměr průchozího otvoru vřetena mm Typ horního pohonu
Boční pojezdová vzdálenost mm 265
Posuvný mechanismus Dráha posuvu mm 180
Maximální zvedací síla kN 5
Maximální posuvná síla kN 25
Stožár Celková výška m 6
Nastavitelný úhel stupňů 0 až 90
Úhel vrtání stupňů 45 až 90
Posuvný zdvih mm 715
Hlavní zdvih Zvedací síla jednoho lana k 20 První vrstva
Rychlost zvedání m/min 84 První vrstva
Délka ocelového lana m 30
Průměr ocelového lana mm 14
Lankový kladkostroj Zvedací síla jednoho lana k 8 První vrstva
Rychlost zvedání m/min 96 První vrstva
Délka ocelového lana m 500
Průměr ocelového lana mm 6
Čerpadlo na bahno Model / BW-100
Maximální průtok l/min 100
Maximální tlak MPa 6
Držák otvoru Použitelná vrtná tyč mm BQ, NQ, HQ, PQ
Průchozí otvor mm φ124
Pásový podvozek Cestovní rychlost km/h 1,5 až 2,5
Schopnost stoupání stupňů ≤30
Rozměry (DxŠxV) Pracovní rozměry mm 4100 x 1840 x 6000
Přepravní rozměry mm 4200 x 1840 x 2400
Hmotnost Hlavní stroj t 5,5
