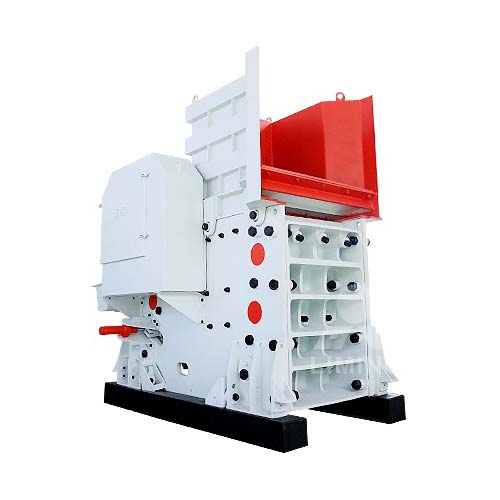

Čelisťový drtič CX pro tvrdé a vysoce abrazivní rudy

Přehled čelisťového drtiče CX

Čelisťový drtič CX dokáže efektivně provádět hrubé a střední drcení a je vhodný pro zpracování široké škály materiálů s pevností v tlaku až300 MPa. Díky pokročilému designu a vysokým standardům výroby se drtiče řady CX staly jedním z nejoblíbenějších drtících zařízení na trhu.

Vlastnosti čelisťového drtiče CX

1. Optimalizovaná konstrukce drticí komory:Díky opakované optimalizaci konstrukce se zvětšila velikost drticí komory drtiče CX, která má velký zdvih a strmý sklon kolenní desky, což zvětšuje spodní zdvih drticí komory, zvyšuje průchodnost materiálu a výrazně zlepšuje účinnost drcení.
2. Odnímatelný nesvařovaný rám:Konstrukce rámu je oddělena a sešroubována namísto svařování, což zabraňuje koncentraci napětí vznikající během svařování, a konstrukce je kompaktnější a pevnější, což zajišťuje dlouhodobý stabilní provoz zařízení.
3. Dvojité klínové seřizovací zařízení:Klíčové nastavovací zařízení výstupního otvoru podporuje mechanické nebo hydraulické nastavení, které umožňuje rychlé a přesné nastavení velikosti výstupního otvoru, zjednodušuje provoz a zvyšuje efektivitu výroby.
4. Elastický limitní tlumič nárazů:Díky použití elastického blokovacího zařízení a gumového tlumiče nárazů účinně absorbuje špičkové zatížení vibracemi, snižuje nárazy mezi drtičem a základem, snižuje únavové poškození základu a zároveň prodlužuje životnost zařízení.
5. Integrovaná základna motoru:Základna motoru je integrována do těla drtiče, což šetří instalační prostor; systém napínání řemene s čepovým zavěšením zajišťuje stabilnější přenos výkonu a snadnější nastavení.
6. Vysoce kvalitní materiály a jemné obrábění:Klíčové komponenty, jako jsou přední stěna, zadní stěna, pohyblivé tělo čelisti a ložiskové pouzdro, jsou vyrobeny z legované lité oceli a hlavní hřídel je vyrobena z kovaného materiálu, který je odolný vůči vysokému nárazovému zatížení, což zvyšuje odolnost zařízení. Hlavní části jsou jemně opracovány, aby byla zajištěna vysoká přesnost a dlouhá životnost.

Princip fungování čelisťového drtiče CX

Na základě tradiční konstrukce čelisťového drtiče. Elektromotor pohání řemenici přes řemen SPC, který pohání excentrický hřídel k otáčení, což zase pohání pohyblivé tělo čelisti k pohybu nahoru a dolů. Když se pohyblivá čelist přiblíží k pevné čelisti, objem drticí komory se zmenší a materiál je stlačen nebo rozdělen, čímž se dokončí proces drcení. Když se pohyblivá čelist vzdálí od pevné čelisti, objem drticí komory se zvětší a drcený materiál je vypuštěn výstupním otvorem. Tímto způsobem drtič realizuje nepřetržité drcení a vypouštění materiálů, čímž dokončí drticí operaci.

Optimalizací konstrukce drticí komory a zvětšením zdvihu se zvyšuje průchodnost materiálu a výrazně se zlepšuje účinnost drcení. Dvojité klínové seřizovací zařízení usnadňuje a urychluje seřizování výstupního otvoru a podle aktuálních potřeb si můžete vybrat mechanický nebo hydraulický způsob seřizování, což je výhodné pro provoz a údržbu.

Oblasti použití čelisťového drtiče CX

• Metalurgický průmysl:Používá se pro tavení surovin a drcení rud, vhodný pro primární drcení tvrdých rud, jako je železná ruda, měděná ruda atd.
• Těžební průmysl:Používá se pro hrubé a střední drcení rud a je jedním z klíčových zařízení v těžbě.
• Chemický průmysl:Čelisťový drtič CX lze použít k drcení různých chemických rud a strusky v procesu předúpravy chemických surovin.
• Cementářský průmysl:Drcení vápence, křemene a dalších surovin potřebných pro výrobu cementu.
• Stavebnictví:Při výrobě stavebních materiálů lze drtič CX použít na drcení písku, štěrku, drceného kamene a mnoha dalších stavebních materiálů.
• Žáruvzdorný a keramický průmysl:Používá se k drcení žáruvzdorných materiálů, keramických surovin atd., aby bylo zajištěno, že suroviny splňují výrobní požadavky.

Výhody drtiče CX

1. Vysoce účinné drcení:Optimalizovaná konstrukce drticí komory a design s velkým zdvihem výrazně zlepšují účinnost drcení.
2. Vysoká odolnost:Použití vysoce pevné legované litiny a kovaných materiálů umožňuje účinně odolávat vysokému rázovému zatížení a prodloužit tak životnost zařízení.
3. Pohodlná údržba:Jednoduchá konstrukce, snadná obsluha a vybavení účinným zařízením pro nastavení výstupního otvoru usnadňují údržbu zařízení.
4. Úspora místa a nákladů:Integrovaná konstrukce základny motoru šetří instalační prostor a snižuje náklady na instalaci a údržbu.
