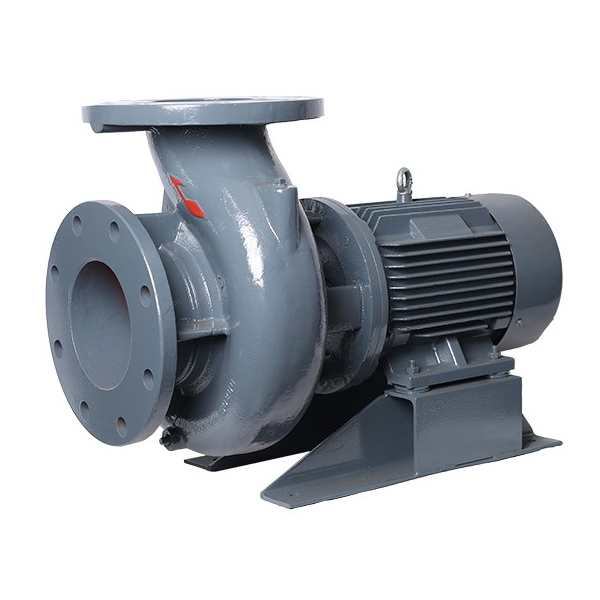

Čerpadlo chladicí věže, které se používá pro odpařovací kondenzátor

Čerpadlo chladicí věže je zodpovědné za dopravu vody ze sběrné nádrže do sprchové trubky kondenzátoru a rovnoměrné rozstřikování vody na povrch trubky pro odvod kondenzátu pomocí trysek, přičemž využívá odpařování vody k odvodu tepla, čímž účinně snižuje teplotu chladiva. Toto čerpadlo se obvykle vyznačuje vysokou účinností, odolností a stabilním výkonem a je široce používáno v chladicích věžích, klimatizačních zařízeních a průmyslových chladicích systémech.

Vlastnosti čerpadla chladicí věže:

1. Vynikající hydraulická konstrukce: oběžné kolo čerpadla využívá dobře navržený hydraulický model s vynikající statickou a dynamickou rovnováhou. Tato konstrukce zajišťuje, že čerpadlo vykazuje stabilní výkon během provozu, snižuje vibrace a hluk a zlepšuje efektivitu použití. Kromě toho účinná hydraulická konstrukce oběžného kola umožňuje čerpadlu lépe se přizpůsobit různým pracovním podmínkám během provozu, což zajišťuje účinnou přepravu kapaliny.
2. Prodloužená hřídel čerpadla: hřídel čerpadla využívá konstrukci prodloužené hřídele motoru, díky čemuž lze čerpadlo připojit přímo k motoru, což snižuje složitost mezilehlého převodového zařízení a tím zlepšuje celkovou pracovní účinnost. Prodloužená hřídel čerpadla také zajišťuje stabilitu čerpadla během provozu, aby se zabránilo nadměrnému opotřebení mechanických částí.
3. Nízké vibrace a tichý provoz: čerpadlo používá vysoce kvalitní ložiska známých značek, aby byl zajištěn jeho hladký provoz. Přesná konstrukce ložisek účinně snižuje vibrace a hluk čerpadla během provozu, čímž zvyšuje pracovní komfort čerpadla a celkový výkon zařízení. Nízké vibrace a nízká hlučnost nejen prodlužují životnost čerpadla, ale také snižují dopad na okolní prostředí, což je vhodné pro použití v náročných průmyslových nebo komerčních prostředích.
4. Konstrukce jednostupňového horizontálního odstředivého čerpadla s jedním sáním: čerpadlo využívá konstrukci jednostupňového horizontálního odstředivého čerpadla s jedním sáním v kombinaci s uzavřeným oběžným kolem a konstrukcí tělesa čerpadla. Tato konstrukce nejen zlepšuje účinnost čerpání čerpadla, ale také účinně snižuje energetické ztráty. Konstrukce s jedním sáním umožňuje čerpadlu nasávat kapalinu na jedné straně, což je vhodné pro různé aplikace přepravy kapalin a zajišťuje vysokou účinnost a stabilitu čerpadla.
5. Koaxiální přímá konstrukce: čerpadlo chladicí věže využívá koaxiální přímou konstrukci, motor a těleso čerpadla jsou přímo propojeny. Ve srovnání s tradičním pohonem tato konstrukce výrazně zjednodušuje strukturu čerpadla, zmenšuje velikost zařízení a snižuje hmotnost čerpadla. Současně systém přímého pohonu také zlepšuje účinnost a spolehlivost čerpadla a snižuje obtížnost údržby.
6. Mechanická ucpávka a dlouhá životnost: čerpadlo je vybaveno vysoce účinným systémem mechanického těsnění, který zajišťuje, že střed hřídele není poškozen, čímž se předchází riziku úniku čerpadla a prodlužuje se životnost čerpadla. Mechanická ucpávka může účinně zabránit úniku mezi vnitřkem těla čerpadla a vnějším prostředím, což zajišťuje bezpečnou přepravu kapaliny.
7. Vysoký výkon a žádné přetížení: čerpadlo chladicí věže je navrženo s vysokým výkonem a ochranou proti přetížení, takže spotřeba energie čerpadla nepřekročí jmenovitý výkon. To znamená, že čerpadlo může stabilně běžet v jakémkoli pracovním bodě své výkonové křivky bez přetížení, čímž je zajištěna bezpečnost a spolehlivost zařízení při dlouhodobém provozu.
8. Přizpůsobitelné materiály: podle potřeb zákazníka může být čerpadlo vyrobeno z různých materiálů pro těleso čerpadla, oběžné kolo a těsnění, aby se přizpůsobilo pracovním požadavkům různých prostředí a médií. Například v korozivních médiích nebo prostředí s vysokou teplotou může být čerpadlo odolné proti korozi, z nerezové oceli a jiných materiálů, aby se zvýšila jeho trvanlivost a stabilita.

Čerpadla chladicí věže se používají hlavně v odpařovacích kondenzátorech a velkých průmyslových chladicích systémech a jsou také vhodná pro případy vyžadující vysoký průtok a nízký tlak vody. Mezi jejich typické aplikace patří:

1. Odpařovací kondenzátor podporující použití: odpařovací kondenzační čerpadlo se používá k sběru vody v nádrži prostřednictvím rozstřikovací trubky do horní části odpařovacího kondenzátoru, přes trysku rozstřikovanou na vnější povrch odtokové trubky kondenzátu. Voda tvoří tenký film na povrchu trubky kondenzátoru a část vody absorbuje teplo a odpařuje se, čímž odvádí teplo a ochlazuje chladivo z plynného stavu do kapalného stavu. Tento proces je zásadní pro účinnou výměnu tepla.
2. Chlazení klimatizačního systému: v procesu chlazení klimatizačních systémů se čerpadla chladicí věže používají k udržení průtoku kapaliny v kondenzátoru, aby bylo zajištěno, že systém může pokračovat v účinném odvádění tepla. To pomáhá zlepšit účinnost chlazení klimatizačního systému a šetří spotřebu energie.
3. Průmyslové chladicí systémy: ve velkých průmyslových zařízeních a chladicích věžích jsou čerpadla chladicích věží zodpovědná za cirkulaci a dopravu vody, aby pomohla odvádět teplo z vysokoteplotních zařízení. To je zásadní pro průmyslová odvětví, jako je ocelářství, energetika a chemický průmysl, protože zařízení v těchto odvětvích obvykle vyžadují účinný chladicí systém k udržení normálního provozu.
4. Systém napájení kotle vodou: čerpadla chladicí věže mohou být použita jako podpůrné zařízení pro kotlové systémy, kde zajišťují dopravu cirkulační nebo chladicí vody, aby byla zachována účinnost výměny tepla kotle a aby se zabránilo poškození zařízení přehřátím.
5. Aplikace s velkým průtokem a nízkou výtlačnou výškou: čerpadlo je zvláště vhodné pro případy, které vyžadují velký průtok a nízkou výtlačnou výšku, jako jsou některé speciální chladicí nebo cirkulační systémy vody. Díky nízké výtlačné výšce může čerpadlo udržovat efektivní provoz a zároveň poskytovat vysoký průtok vody.

Odpařovací kondenzátory využívají proces odpařování vody k odvodu tepla, čímž ochlazují plynné chladivo do kapalné formy. Jeho základní principy jsou následující:

1. Cirkulace rozstřikované vody: vodní čerpadlo shromažďuje vodu v nádrži do horní části rozstřikovací trubky kondenzátoru, která je rovnoměrně rozstřikována tryskou na povrch kondenzační trubky a vytváří tenký film vody. Část vody ve vodním filmu absorbuje teplo a odpařuje se, čímž odvádí teplo chladiva v trubce, takže chladivo se postupně ochlazuje z plynného stavu do kapalného stavu.
2. Odvod horkého vzduchu: axiální ventilátor nasává vzduch z horní a boční stěny kondenzátoru a dochází k výměně tepla s vodním filmem. Horký a vlhký vzduch je po průchodu těsněním odváděn do vnější atmosféry. Aby se účinně zabránilo unášení kapek vody, zachycuje skimmer kapky vody a zajišťuje, že ztráta vody je velmi nízká a míra unášení vodní páry je téměř nulová.
3. Doplňování vodního cyklu: systém řídí doplňování vodní páry pomocí plovákového ventilu, aby udržoval stabilní objem a hladinu vody v systému a zajistil kontinuitu kondenzačního procesu.
